Opis
Dlaczego warto wybrać te wentylatory:
– Łatwa instalacja i konserwacja
– Aerodynamiczna konstrukcja zapewniająca optymalną wydajność
– Połączone kratki dla równomiernego otwarcia
– 3-letnia gwarancja na silnik
Cechy:
– Wysoki poziom nawiewu: do 56 800 m3/h przy 0 Pa
– Zakres ciśnienia do 120 Pa
– Silnik IP55 (odporny na wodę i pył)
– Napęd pasowy dla wentylatorów 130 i 140 cm
– Odporność na promieniowanie UV
– 3-łopatkowy wirnik dla wysokiej wydajności lub dużej objętości
– 6-łopatkowy wirnik do zastosowań o wyższym ciśnieniu
Dostępne opcje:
– Siatka druciana CE zamiast żaluzji
– Technologia Vplus dla większej oszczędności energii
– Technologia ECplus dla większej oszczędności energii
– Żaluzja motylkowa dla wentylatorów stożkowych 140 cm
– Galwanizowany wentylator stożkowy dla większego nawiewu powietrza

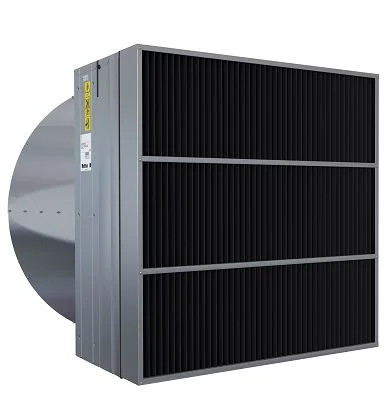

– Pułapka świetlna do kontroli ilości godzin świetlnych. Aby uzyskać optymalną wydajność hodowli, zarówno intensywność światła, jak i dzienna liczba godzin świetlnych muszą być precyzyjnie kontrolowane. Dlatego też w kurnikach często stosuje się pułapki świetlne. Pionowe łopatki w pułapce świetlnej ograniczają wnikanie światła dziennego i zapewniają ostateczną równowagę między wydajnością przepływu powietrza a redukcją natężenia światła.

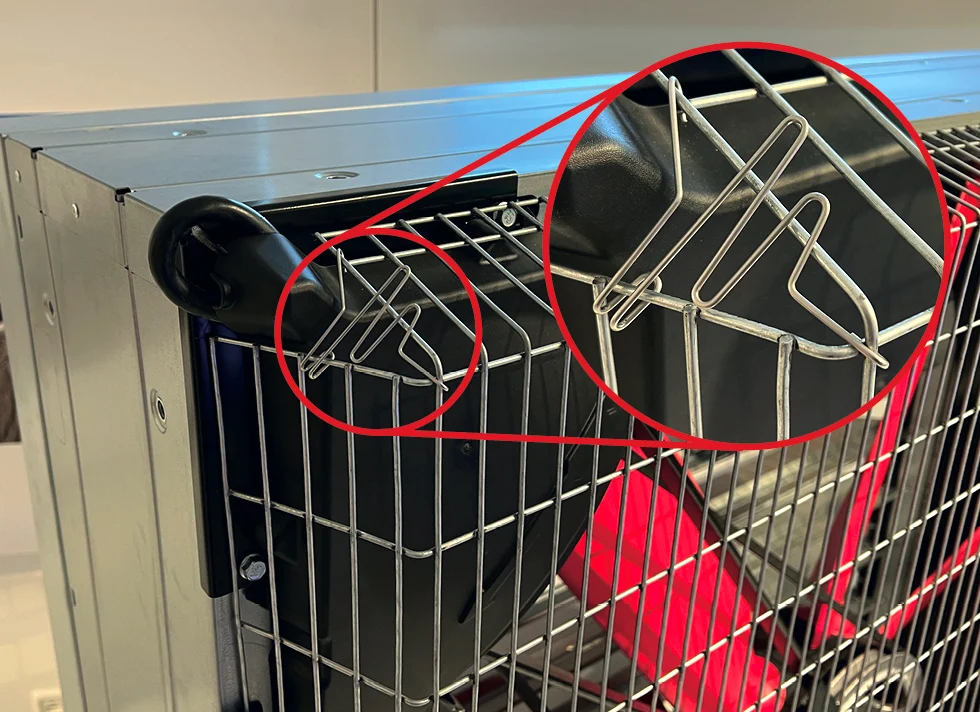

– Zestaw deflektorów przeciw szczurom. W niektórych regionach zwierzęta takie jak szczury i węże mogą dostać się do budynku inwentarskiego przez wentylator szczytowy. Gdy wejdą one w kontakt z obracającymi się częściami, istnieje wysokie ryzyko uszkodzenia wentylatora. Aby temu zapobiec, oferujemy zestaw 4 deflektorów na szczury. Można je łatwo przymocować do narożników wentylatora Multifan. Niewielka inwestycja zapobiegająca przyszłym awariom.

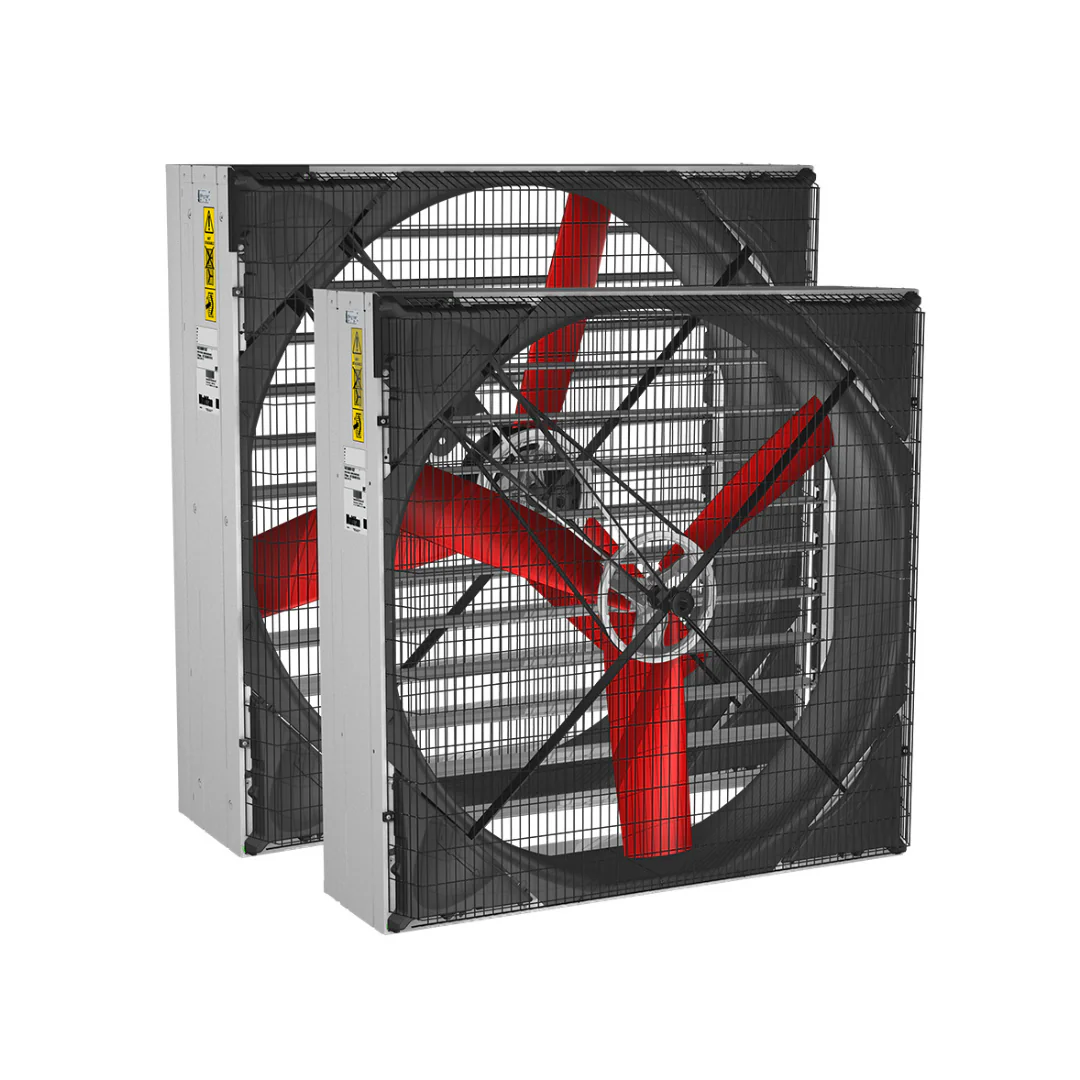

Oferujemy szeroką gamę wentylatorów:

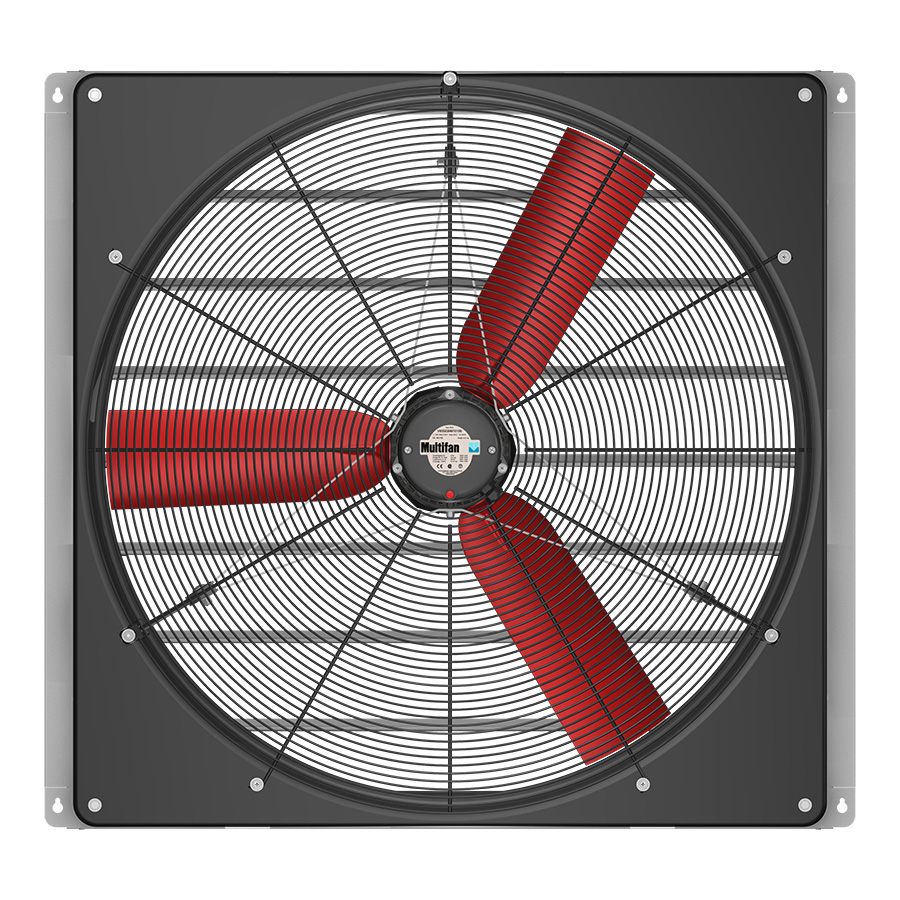

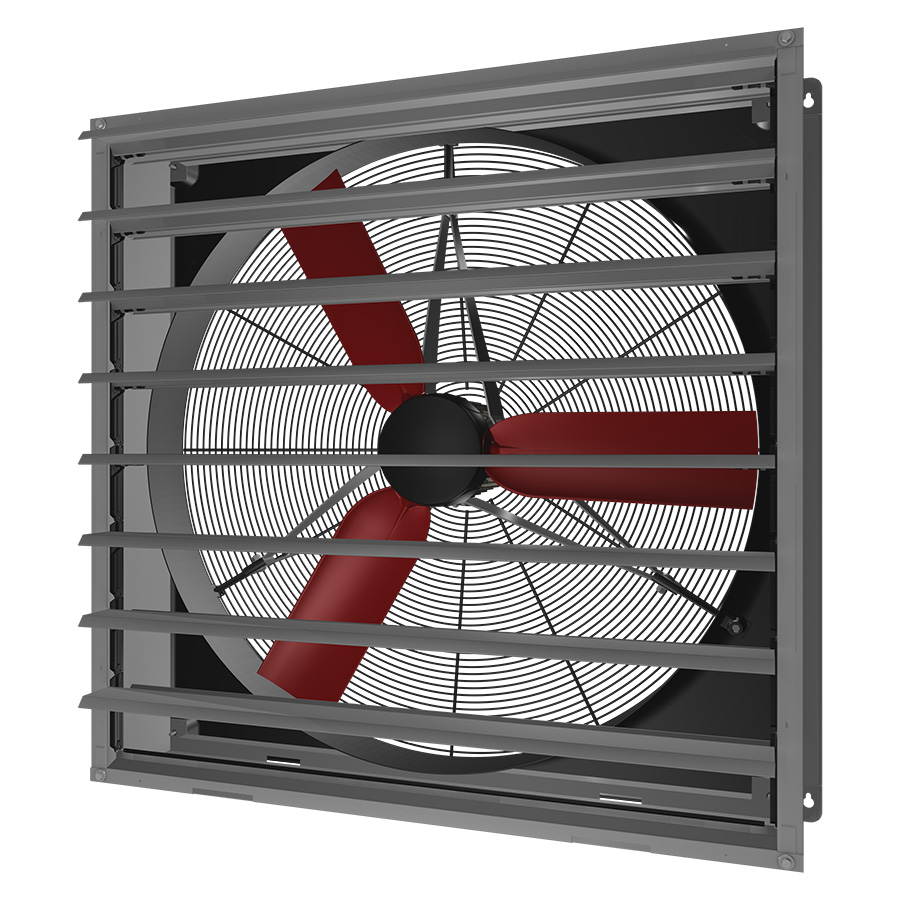

- Wentylator szczytowy ø920 mm (92 cm), 230/400 V, 50/60 Hz

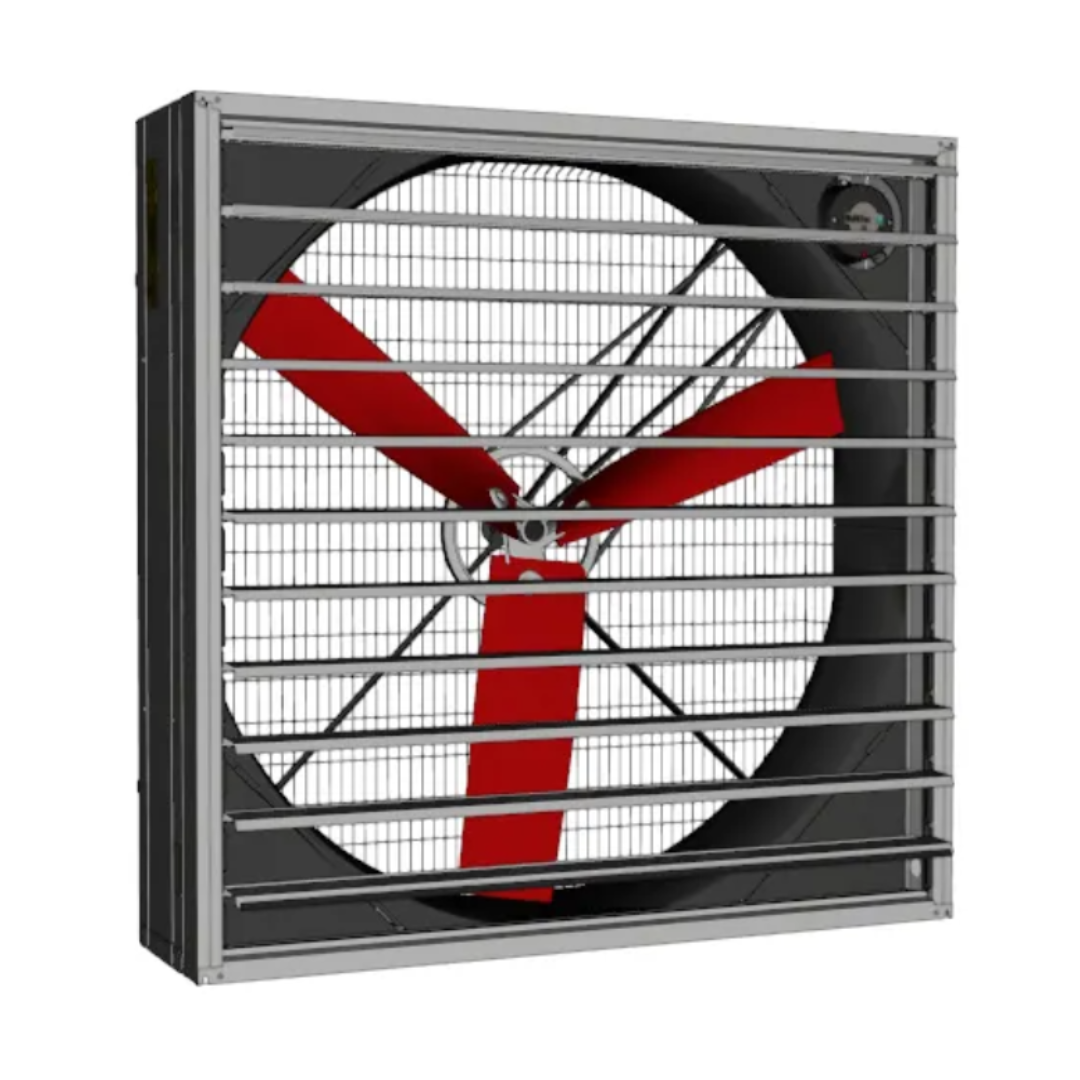

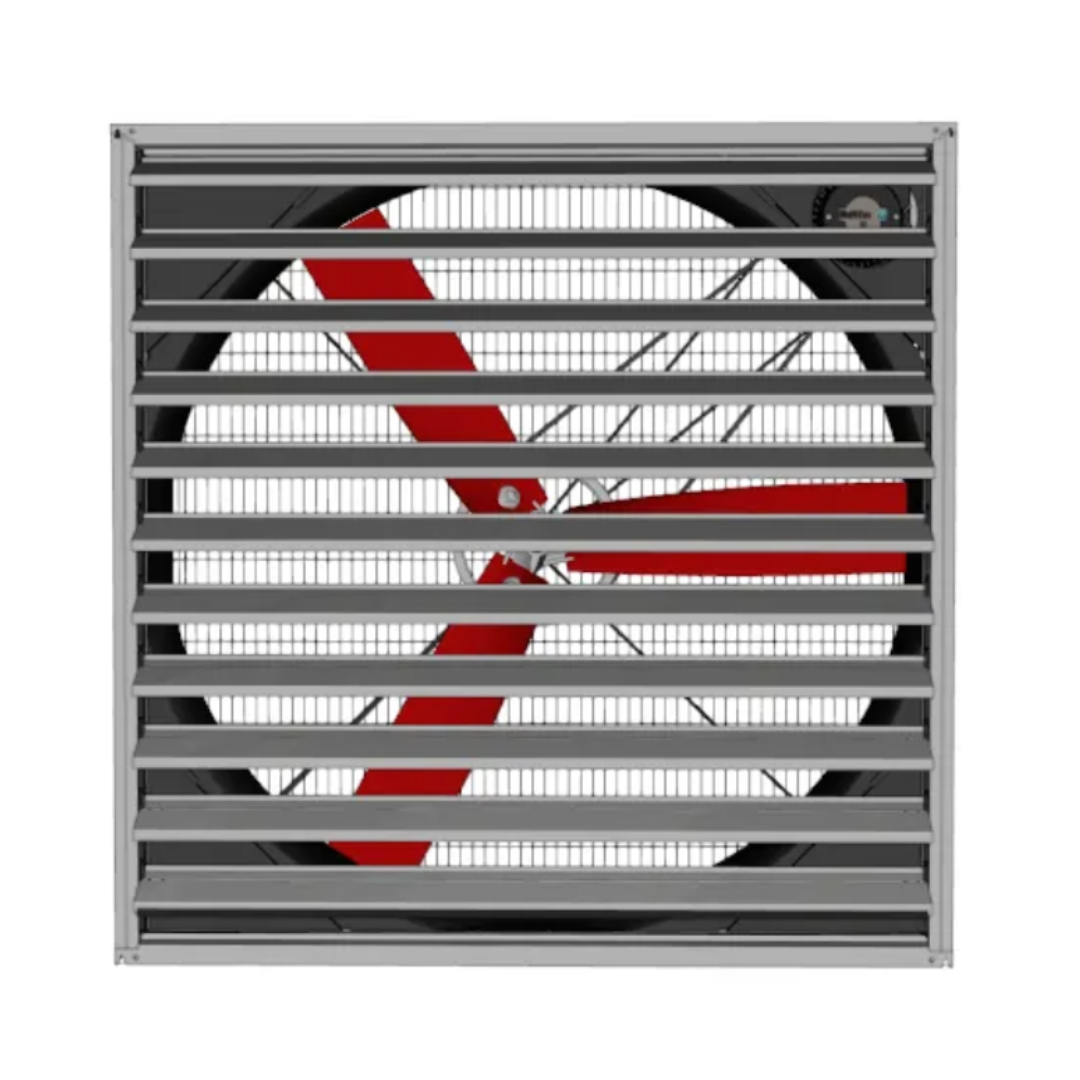

- Wentylator szczytowy ø1300 mm (130 cm), 230/240/400/420 V, 50/60 Hz
- Wentylator szczytowy ø1400 mm (140 cm), 230/400 V, 50/60 Hz
Dane techniczne – jednofazowy
|
Artykuł nr. **
|
ø (cm)
|
Zasilanie |
(n) RPM
|
Pin (W)
|
Inom (A)
|
Qv (m3/h) |
SFP @0Pa (W/1000m3/h)
|
Sterowanie *
|
|||||||
| ~ | V | Hz | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100Pa | ||||||||
| V6E90A0M11036 | 92 | 1 | 230 | 50 | 915 | 770 | 3,4 | 20.000 | 17.500 | 15.700 | 12500 | – | 38,5 | E / T | |
| V8E92K1M11036 | 92 | 1 | 230 | 60 | 770 | 680 | 3,3 | 17.100 | 13.800 | 11.200 | – | – | 39,9 | – | |
| V4E13K2M11036 | 130 | 1 | 240 | 60 | 580 | 1.650 | 7,0 | 44.700 | 38.900 | 33.600 | – | – | 36,9 | – | |
Vplus technology
|
Artykuł nr. **
|
ø (cm)
|
Zasilanie |
(n) RPM
|
Pin (W)
|
Inom (A)
|
Qv (m3/h) |
SFP @0Pa (W/1000m3/h)
|
Sterowanie *
|
|||||||
| ~ | V | Hz | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100Pa | ||||||||
| V4E13P1M11236 | 130 | 1 | 230 | 50/60 | 585 | 1.450 | 9,9 | 44.500 | 39.000 | 33.800 | – | – | 32,8 | F | |
| Wydajność przy 80% obr/min | 470 | 750 | 5,4 | 35.200 | 26.400 | – | – | – | 21,3 | ||||||
| G4E14P1M11236 | 140 | 1 | 230 | 50/60 | 560 | 1.950 | 12,5 | 52.500 | 46.200 | 41.400 | 32.200 | – | 37,1 | F | |
| Wydajność przy 80% obr/min | 450 | 1050 | 7,2 | 41.800 | 33.600 | – | – | – | 25,3 | ||||||
Dane techniczne – trójfazowy
|
Artykuł nr.
|
ø (cm)
|
Zasilanie |
(n) RPM
|
Pin (W)
|
Inom (A) | Qv (m3/h) |
SFP @0Pa (W/1000m3/h)
|
Sterowanie *
|
|||||||
| ~ | V | Hz | Δ | Y | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100 Pa | ||||||
| V6D90A0M11036 | 92 | 3 | 230/400 | 50 | 925 | 670 | 2,3 | 1,4 | 17.200 | 15.300 | 13.600 | 10.400 | – | 39,2 | – |
| V4D13A0M11036 | 130 | 3 | 230/400 | 50 | 585 | 1600 | 5,1 | 3,0 | 46.700 | 40.700 | 35.000 | – | – | 34,3 | – |
| G4D14A1M11036 | 140 | 3 | 230/400 | 50 | 535 | 1650 | 5,6 | 3,3 | 50.300 | 43.700 | 39.000 | 28.500 | – | 32,6 | – |
| G4D14A0M11036 | 140 | 3 | 230/400 | 50 | 535 | 1550 | 5,4 | 3,2 | 46.200 | 42.400 | 39.400 | 34.100 | 29.500 | 33,5 | – |
| V8D92K1M11036 | 92 | 3 | 230/400 | 60 | 815 | 730 | 3,5 | 2,0 | 18.000 | 15.300 | 12.900 | – | – | 40,5 | T |
| V4D1621M11236 | 130 | 3 | 240/420 | 60 | 580 | 1550 | 4,6 | 2,7 | 45.000 | 38.700 | 33.400 | – | – | 34,3 | – |
| G4D14K1M11036 | 140 | 3 | 230/400 | 60 | 585 | 1850 | 5,6 | 3,2 | 51.100 | 45.100 | 40.700 | 32.400 | – | 36 | – |
| G4D14K0M11036 | 140 | 3 | 230/400 | 60 | 595 | 1550 | 4,9 | 2,8 | 44.000 | 40.300 | 37.900 | 33.300 | 29.900 | 34,9 | – |
ECplus technology
|
Artykuł nr.
|
ø (cm)
|
Zasilanie |
(n) RPM
|
Pin (W)
|
Inom (A) | Qv (m3/h) |
SFP @0Pa (W/1000m3/h)
|
Sterowanie *
|
|||||||
| ~ | V | Hz | Δ | Y | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100 Pa | ||||||
| V4D13E0M11036FD | 130 | 3 | 230/400 | 50 | 590 | 1.550 | 2,5 | 44.800 | 39.100 | 33.800 | – | – | 34,6 | F | |
| Wydajność przy 80% obr/min | 475 | 830 | 1,5 | 35.600 | 27.000 | – | – | – | 23,3 | ||||||
| G4D14E0M11036FD | 140 | 3 | 230/400 | 50 | 545 | 1.700 | 2,7 | 49.200 | 42.700 | 37.700 | – | – | 34,6 | F | |
| Wydajność przy 80% obr/min | 440 | 960 | 1,6 | 39.500 | 31.000 | – | – | – | 24,4 | ||||||
Vplus technology
|
Artykuł nr.
|
ø (cm)
|
Zasilanie |
(n) RPM
|
Pin (W)
|
Inom (A) | Qv (m3/h) |
SFP @0Pa (W/1000m3/h)
|
Sterowanie *
|
|||||||
| ~ | V | Hz | Δ | Y | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100 Pa | ||||||
| V4D13P1M11236 | 130 | 3 | 400 | 50/60 | 585 | 1.400 | 2,3 | 44.700 | 39.000 | 33.900 | – | – | 31,6 | F | |
| Wydajność przy 80% obr/min | 470 | 730 | 1,3 | 35.100 | 26.300 | – | – | – | 20,7 | ||||||
| G4D14P1M11236 | 140 | 3 | 400 | 50/60 | 565 | 1.900 | 3,0 | 52.700 | 46.400 | 41.600 | 32.600 | – | 35,9 | F | |
| Wydajność przy 80% obr/min | 450 | 1.050 | 1,7 | 41.800 | 33.700 | – | – | – | 24,6 | ||||||
* Transformatorowa regulacja napięcia (T), regulacja częstotliwości (F), elektroniczna / triakowa / półprzewodnikowa regulacja napięcia (E)
** Jest to niewielki wybór z naszej szerokiej oferty. W przypadku innych konfiguracji produktów prosimy o kontakt z naszym zespołem obsługi klienta.

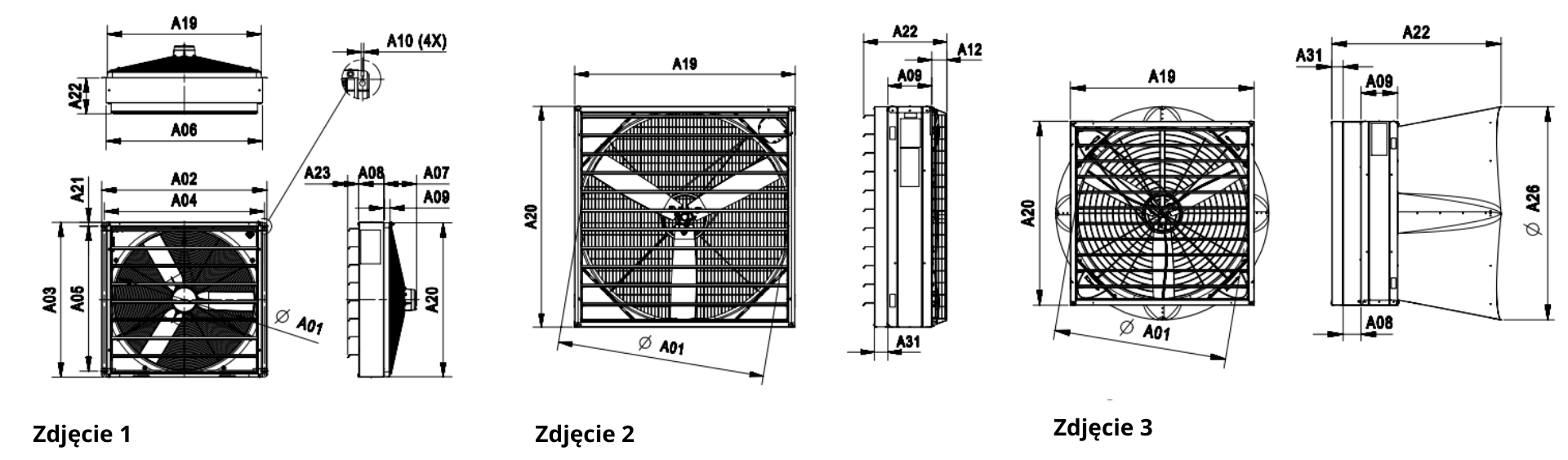

Wymiary (mm)
| ø (cm) | Zdjęcie | A01 | A02 | A03 | A04 | A05 | A06 | A07 | A08 | A09 | A10 | A12 | A19 | A20 | A21 | A22 | A23 | A26 | A31 |
| 92 | 1 | 915 | 1080 | 1014 | 1046 | 946,5 | 1022 | 220 | 165 | 40 | 6,5 | – | 1005 | 1005 | 25 | 234 | 72 | – | – |
| 130 | 2 | 1284 | – | – | – | – | – | – | – | 275 | – | 96 | 1382 | 1382 | – | 523 | – | – | 85 |
| 140 | 2 | 1375 | – | – | – | – | – | – | – | 295 | – | 96 | 1480 | 1480 | – | 548 | – | – | 85 |
| 130 | 3 | 1284 | – | – | – | – | – | – | 135 | 275 | – | – | 1382 | 1382 | – | 1275 | – | 1600 | 85 |
| 140 | 3 | 1375 | – | – | – | – | – | – | 135 | 295 | – | – | 1480 | 1480 | – | 1356 | – | 1657 | 85 |
Oszczędzaj więcej energii
Nasze standardowe wentylatory są również dostępne w wersji energooszczędnej. Za pomocą elementów sterujących IFD i MFD
możliwe jest obniżenie prędkości tych wentylatorów w sposób ciągły. Na każde 20% redukcji prędkości, zużycie energii
przez wentylator spada o połowę. Aby zapewnić optymalną ochronę wrażliwej elektroniki wewnątrz kontrolera, wentylator
jest umieszczony w oddzielnej obudowie o stopniu ochrony co najmniej IP65. Jest to niezbędne do zapewnienia
niezawodności nawet w najbardziej ekstremalnych warunkach.
Aby dowiedzieć się więcej o konkretnych modelach i uzyskać porady dotyczące wyboru wentylatora, skontaktuj się z naszymi specjalistami.
