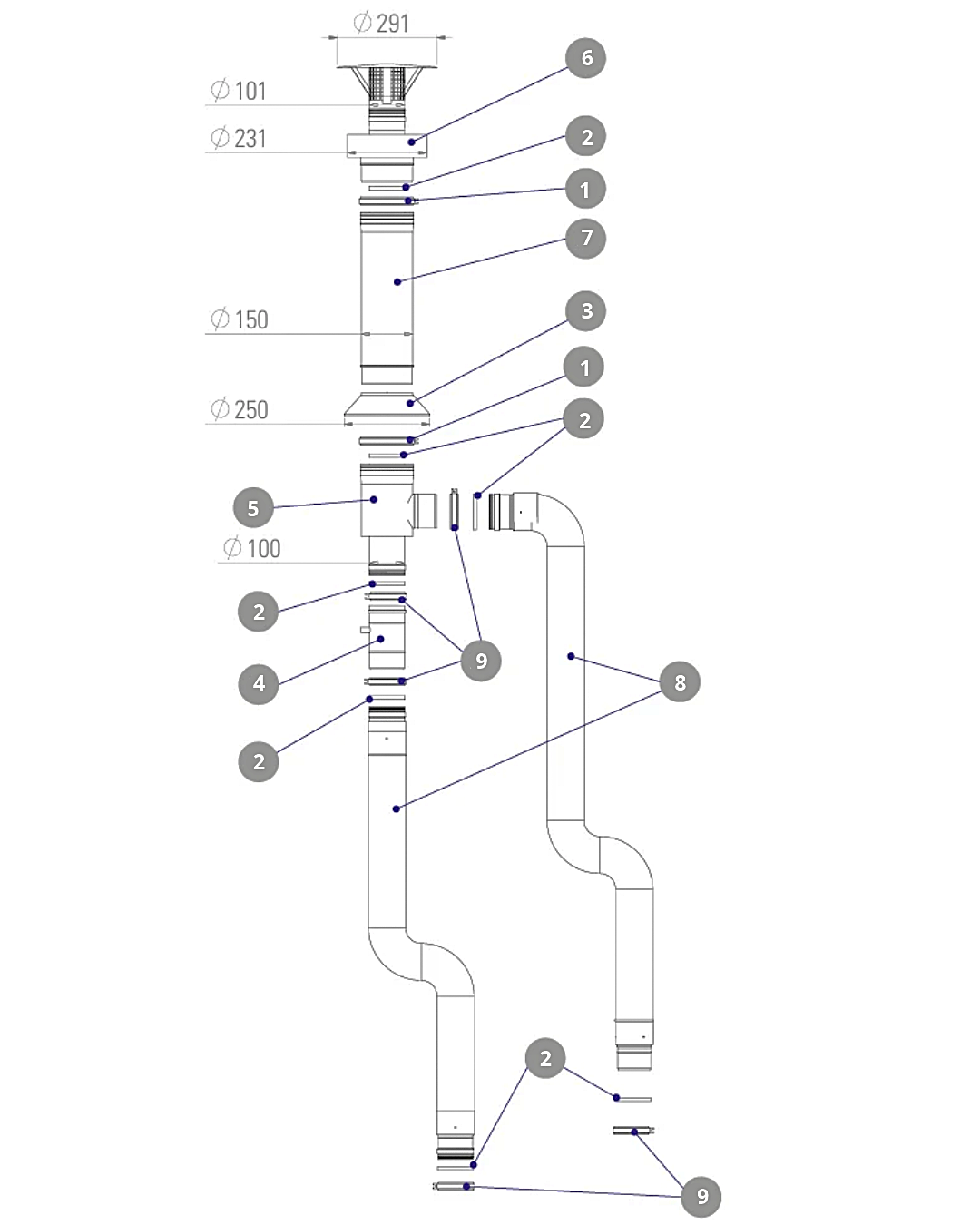

Schemat montażowy oraz pełna lista komponentów — patrz zdjęcie 2.
| Nr pozycji | Nr części | Opis | Ilość |
| 1 | NX0000003 | Obejma kominowa do NX80, Ø150 mm | 2 |
| 2 | NX0000008 | Pierścień uszczelniający kominowy do NX80, Ø100 mm | 5 |
| 3 | NX0000014 | Daszek ochronny rury do NX80, Ø150 mm | 1 |
| 4 | NX0000021 | Odkraplacz pionowy do NX80, Ø100 mm | 1 |
| 5 | NX0000015 | Rozdzielacz kominowy do NX80, Ø150/100/100 mm | 1 |
| 6 | NX0000019 | Głowica kominowa do NX80, Ø150/100 mm koncentryczny element powietrzno-spalinowy na dach | 1 |
| 7 | NX0000022 | Element koncentryczny prosty do NX80, długość 500 mm, Ø150/100 mm | 1 |
| 8 | NX0000023 | Rura elastyczna powietrzno-spalinowa 1,5 m do NX80, Ø100 mm | 2 |
| 9 | NX0000002 | Obejma kominowa, Ø100 mm | 1 |

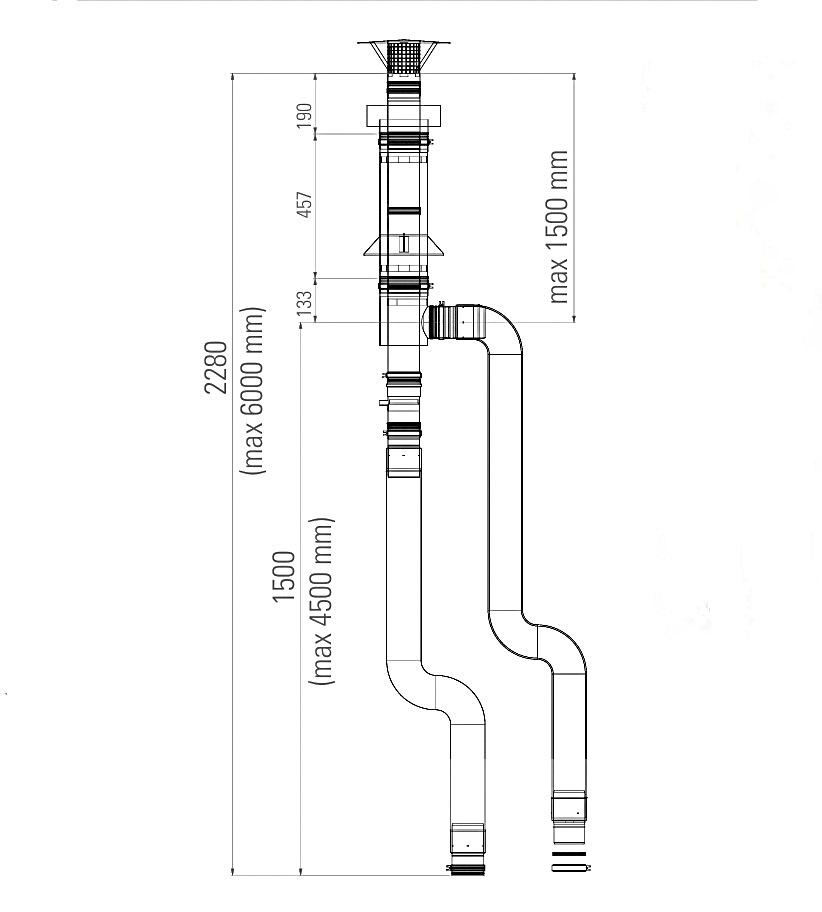

Proste odcinki spalinowe oraz proste odcinki koncentryczne można wydłużać lub skracać w zależności od potrzeb. Całkowita długość systemu kominowego nie może przekraczać 6 m.
