Schemat montażowy oraz pełna lista komponentów — patrz zdjęcie 2.
| Nr pozycji | Nr części | Opis | Ilość |
| 1 | NX0000009 | Daszek kominowy do NX80, Ø100 mm | 1 |
| 2 | NX0000004 | Rura kominowa do NX80, długość 1000 mm, Ø100 mm | 1 |
| 3 | NX0000006 | Trójnik kominowy do NX80, Ø100 mm | 1 |
| 4 | NX0000011 | Odkraplacz poziomy do NX80, Ø100 mm | 1 |
| 5 | NX0000003 | Obejma kominowa do NX80, Ø150 mm | 2 |
| 6 | NX0000010 | Mocowanie ścienne do NX80, Ø100 mm | 1 |
| 7 | NX0000008 | Pierścień uszczelniający kominowy do NX80, Ø100 mm | 8 |
| 8 | NX0000014 | Daszek ochronny rury do NX80, Ø150 mm | 2 |
| 9 | NX0000015 | Rozdzielacz kominowy do NX80, Ø150/100/100 mm | 1 |
| 10 | NX0000013 | Element koncentryczny prosty do NX80, długość 1000 mm, Ø150/100 mm | 1 |
| 11 | NX0000012 | Wlot powietrza do NX80, Ø150/100 mm | 1 |
| 12 | NX0000027 | Rura elastyczna powietrzno-spalinowa do NX80, długość 1000 mm, Ø100 mm | 2 |
| 13 | NX0000002 | Obejma kominowa do NX80, Ø100 mm | 1 |

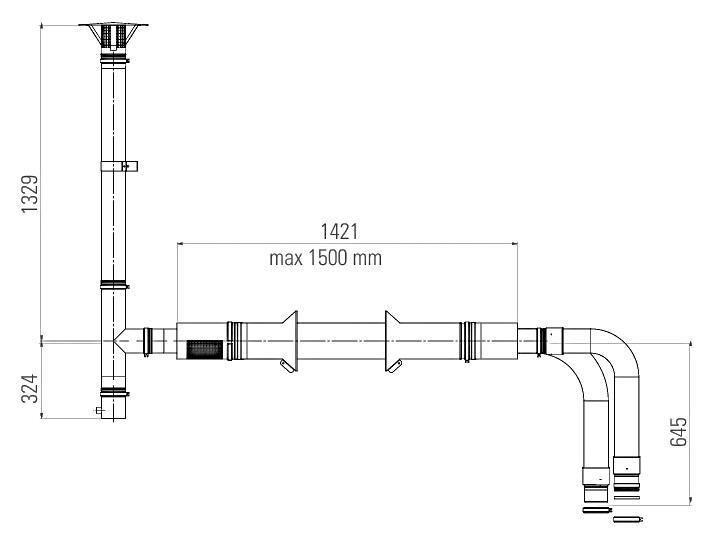

Proste odcinki spalinowe oraz proste odcinki koncentryczne można wydłużać lub skracać w zależności od potrzeb. Całkowita długość systemu kominowego nie może przekraczać 6 m.
