Opis
Dlaczego warto wybrać te wentylatory:
– Materiały odporne na ekstremalne warunki pracy
– Energooszczędne silniki wentylatorów dostępne w wersjach IE2, IE3 i IE4
– Niezwykle wytrzymały wentylator o długim okresie eksploatacji
– Aerodynamiczna konstrukcja zapewniająca optymalną wydajność
– 3-letnia gwarancja na silnik
Cechy:
– Dostępny zakres rozmiarów: 45, 63, 92, 130 i 140 cm
– Wysoki poziom przepływu powietrza: do 67 500 m3/h przy 0 Pa
– Zakres ciśnienia do 125 Pa
– Silnik IP55 (odporny na wodę i pył)
– Napęd pasowy dla wentylatorów 130 i 140 cm
– Napęd bezpośredni dla wentylatorów 45, 63, 92 i 140 cm
Zastosowanie:

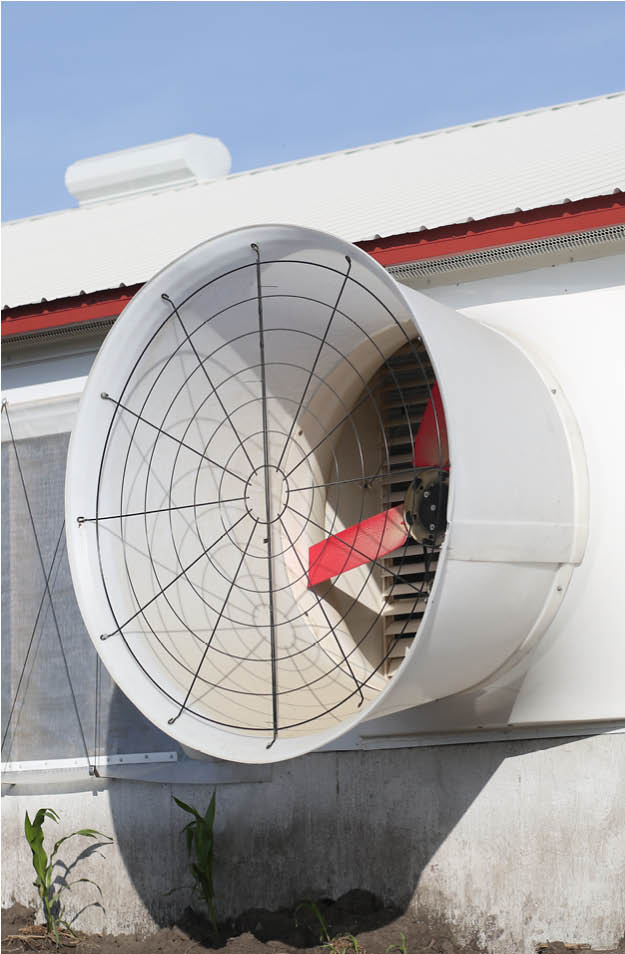

– Rolnictwo: hodowla trzody chlewnej, drobiu i bydła
– Ogrodnictwo: szklarnie
Dostępne opcje:
– Rolety: PVC lub aluminium
– Technologia Vplus dla większej oszczędności energii

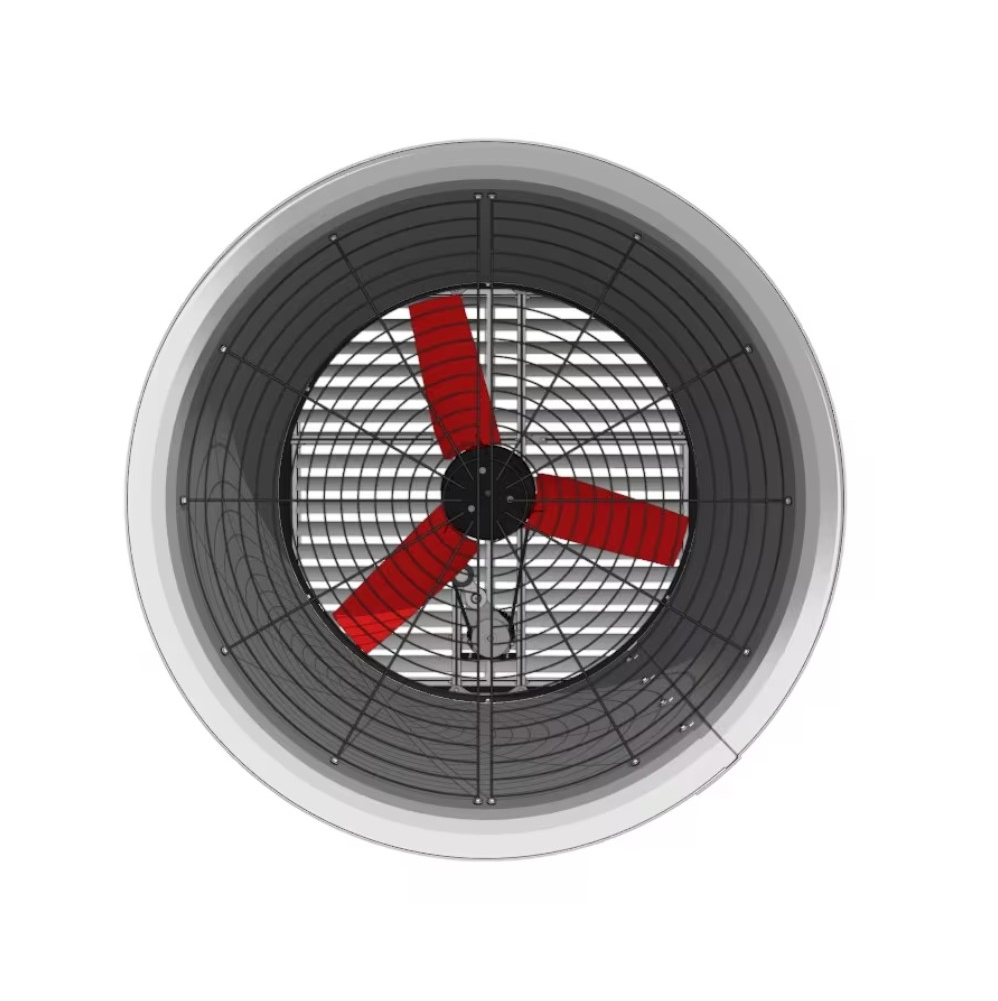

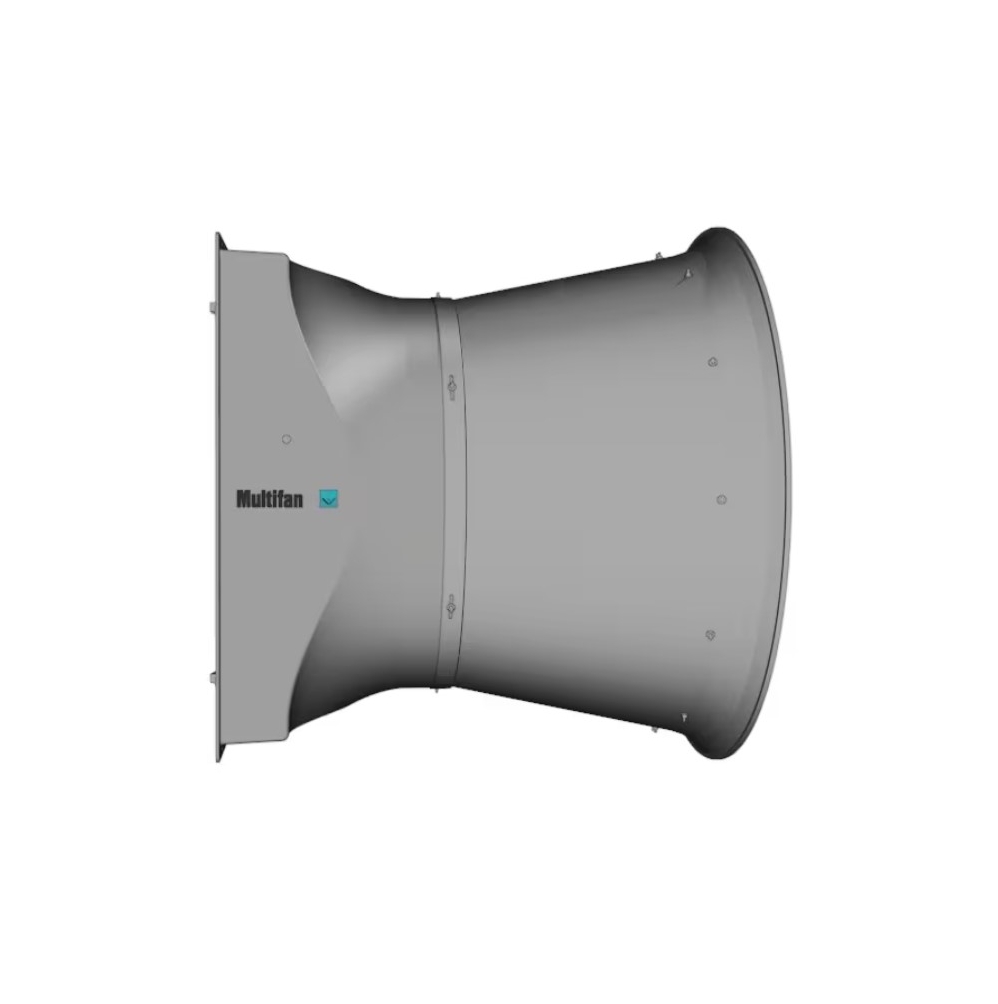

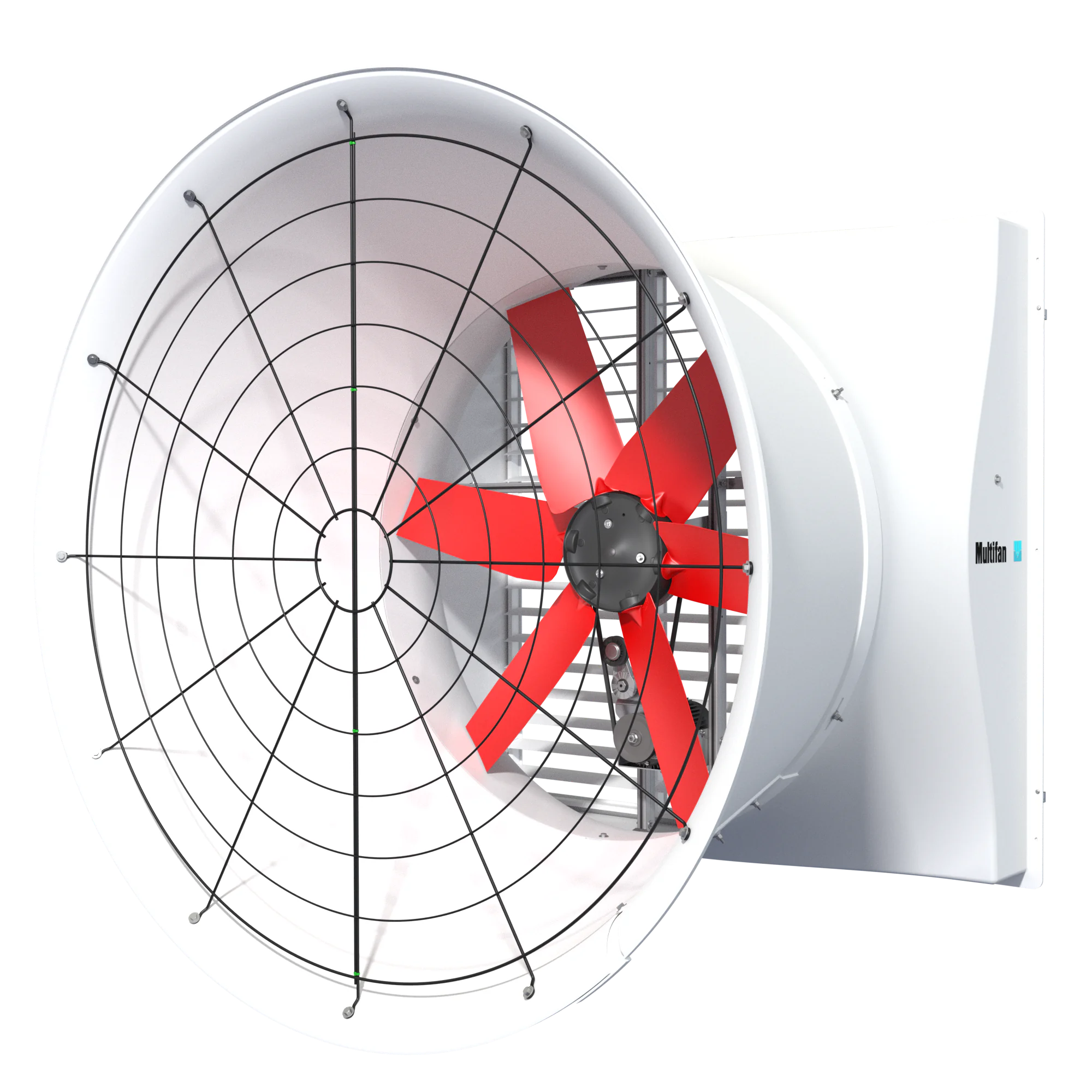

– 140 cm wentylator stożkowy Vplus z włókna szklanego z napędem pasowym lub prostym
Dane techniczne (jednofazowy)
| Artykuł** | ø (cm) | Zasilanie | (n) RPM | Pin (W) | Inom (A) | Qv (m3/h) | SFP @0Pa (Вт/1000m3/h) | Regulacja * | ||||||
| ~ | V | Hz | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100 Pa | |||||||
| C4E45K1 | 45 | 1 | 240 | 60 | 1.700 | 290 | 1,4 | 7.150 | 6.650 | 6.250 | 5.400 | – | 40,2 | E / T |
| C6E63K2 | 63 | 1 | 230 | 60 | 1.135 | 390 | 1,8 | 12.700 | 11.300 | 10.400 | – | – | 31 | E / T |
| C8E92K1 | 92 | 1 | 230 | 60 | 845 | 900 | 4,6 | 23.300 | 20.600 | 18.300 | – | – | 38,7 | – |
| C4E13K1 | 130 | 1 | 230 | 60 | 620 | 1.800 | 8,3 | 52.700 | 48.000 | 44.300 | 37.700 | – | 34,2 | – |
| C4E14K1 | 140 | 1 | 230 | 60 | 510 | 1.050 | 4,8 | 50.500 | 44.100 | 37.900 | – | – | 20,8 | – |
| C4E14K3 | 140 | 1 | 230 | 60 | 555 | 1.600 | 7,2 | 58.600 | 52.700 | 48.000 | – | – | 27,4 | – |
| C4E14K4 | 140 | 1 | 230 | 60 | 580 | 1.750 | 8,2 | 53.700 | 50.200 | 47.900 | 43.800 | 40.200 | 32,9 | – |
Technologia Vplus
| C4E13P3 | 130 | 1 | 230 | 50/60 | 640 | 1.650 | 11,5 | 56.100 | 51.700 | 48.200 | 41.700 | – | 29,6 | F |
| Wydajność przy 80% obr/min | 490 | 800 | 6,1 | 43.300 | 37.300 | 31.100 | – | – | 18,4 | |||||
| C4E14P3 | 140 | 1 | 230 | 50/60 | 600 | 1.550 | 10,5 | 63.900 | 58.200 | 54.000 | 46.900 | – | 23,9 | F |
| Wydajność przy 80% obr/min | 490 | 900 | 6,7 | 52.700 | 45.900 | 39.000 | – | – | 17 | |||||
Technologia Vplus – napęd bezpośredni
| C10E14PA | 140 | 1 | 200/230 | 50/60 | 540 | 1.020 | 7,2 | 53.200 | 47.500 | 42.800 | 30.800 | – | 19,2 | F |
| Wydajność przy 80% obr/min | 432 | 553 | 4,3 | 43.000 | 35.100 | 25.700 | – | – | 12,9 | |||||
Dane techniczne (trójfazowy)
| Artykuł** | ø (cm) | Zasilanie | (n) RPM | Pin (W) | Inom (A) | Qv (m3/h) | SFP @0Pa (Вт/1000m3/h) |
Regulacja
* |
|||||||
| ~ | V (Δ/Y) | Hz | Δ | Y | 0 Pa | 30 Pa | 50 Pa | 80 Pa | 100 Pa | ||||||
| C4D45A0 | 45 | 3 | 230/400 | 50 | 1.460 | 280 | 1,8 | 1,0 | 7.100 | 6.250 | 5.650 | – | – | 39,2 | T |
| C6D63A2 | 63 | 3 | 230/400 | 50 | 950 | 430 | 1.9 | 1.1 | 13300 | 11400 | 9750 | – | – | 32,3 | T |
| C6D63K0 | 63 | 3 | 240/420 | 60 | 1.120 | 490 | 2,0 | 1,2 | 13.900 | 12.300 | 11.200 | – | – | 35 | T |
| C6D92A0 | 92 | 3 | 230/400 | 50 | 895 | 740 | 2,7 | 1,6 | 21.800 | 19.200 | 16.900 | – | – | 33,8 | T |
| C8D92K0 | 92 | 3 | 240/420 | 60 | 815 | 700 | 3,6 | 2,1 | 21.300 | 18.500 | 15.600 | – | – | 33,1 | T |
| C4D13A1 | 130 | 3 | 230/400 | 50 | 630 | 1.750 | 5,8 | 3,4 | 53.400 | 48.600 | 44.800 | 38.600 | – | 32,8 | – |
| C4D13K1 | 130 | 3 | 230/400 | 60 | 635 | 1.350 | 5,3 | 3,1 | 53.700 | 49.100 | 45.500 | 39.500 | – | 32,8 | – |
| C4D14A1 | 140 | 3 | 230/400 | 50 | 560 | 1.050 | 4,0 | 2,3 | 50.000 | 44.300 | 39.500 | – | – | 21,4 | – |
| C4D14A3 | 140 | 3 | 230/400 | 50 | 555 | 1.500 | 5,3 | 3,1 | 60.000 | 54.100 | 49.400 | – | – | 25 | – |
| C4D14A4 | 140 | 3 | 230/400 | 50 | 575 | 1.700 | 7,5 | 4,4 | 53.200 | 49.700 | 47.200 | 43.000 | 39.500 | 31,6 | – |
| C4D14K3 | 140 | 3 | 240/420 | 60 | 555 | 1.500 | 4,7 | 2,7 | 59.100 | 53.200 | 48.900 | – | – | 25,4 | – |
Technologia Vplus
| C4D13P3 | 130 | 3 | 400 | 50/60 | 640 | 1.600 | – | 2,2 | 55.700 | 51.500 | 48.200 | 41.800 | – | 28,7 | F |
| Wydajność przy 80% obr/min | 505 | 840 | – | 1,2 | 44.700 | 38.900 | 33.100 | – | – | 18,9 | |||||
| C4D14P3 | 140 | 3 | 400 | 50/60 | 600 | 1.500 | – | 2,1 | 63.700 | 57.700 | 53.800 | 46.900 | – | 23,3 | F |
| Wydajność przy 80% obr/min | 480 | 830 | – | 1,2 | 51.500 | 44.000 | 35.300 | – | – | 16 | |||||
Technologia Vplus – napęd bezpośredni
| C10D14PA | 140 | 3 | 400/480 | 50/60 | 540 | 1.015 | – | 1,4 | 53.200 | 47.800 | 43.100 | 31.400 | – | 19,1 | F |
| Продуктивність при 80% об/хв | 431 | 551 | – | 0,8 | 43.300 | 35.300 | 25.900 | – | – | 12,7 | |||||
| C10D14PK | 140 | 3 | 400/480 | 50/60 | 600 | 1.900 | – | 2,6 | 67.500 | 62.000 | 57.800 | 48.800 | 37.200 | 28,1 | F |
| Продуктивність при 80% об/хв | 478 | 1.028 | – | 1,4 | 54.700 | 46.900 | 40.500 | – | – | 18,8 | |||||
* Transformatorowa regulacja napięcia (T), regulacja częstotliwości (F), elektroniczna / triakowa / półprzewodnikowa regulacja napięcia (E).
** Jest to niewielki wybór z naszej szerokiej oferty. W przypadku innych konfiguracji produktów prosimy o kontakt z naszym zespołem obsługi klienta.
*** Akcesoria mogą mieć wpływ na wydajność. Wyświetlane dane są oparte na żaluzji aluminiowej

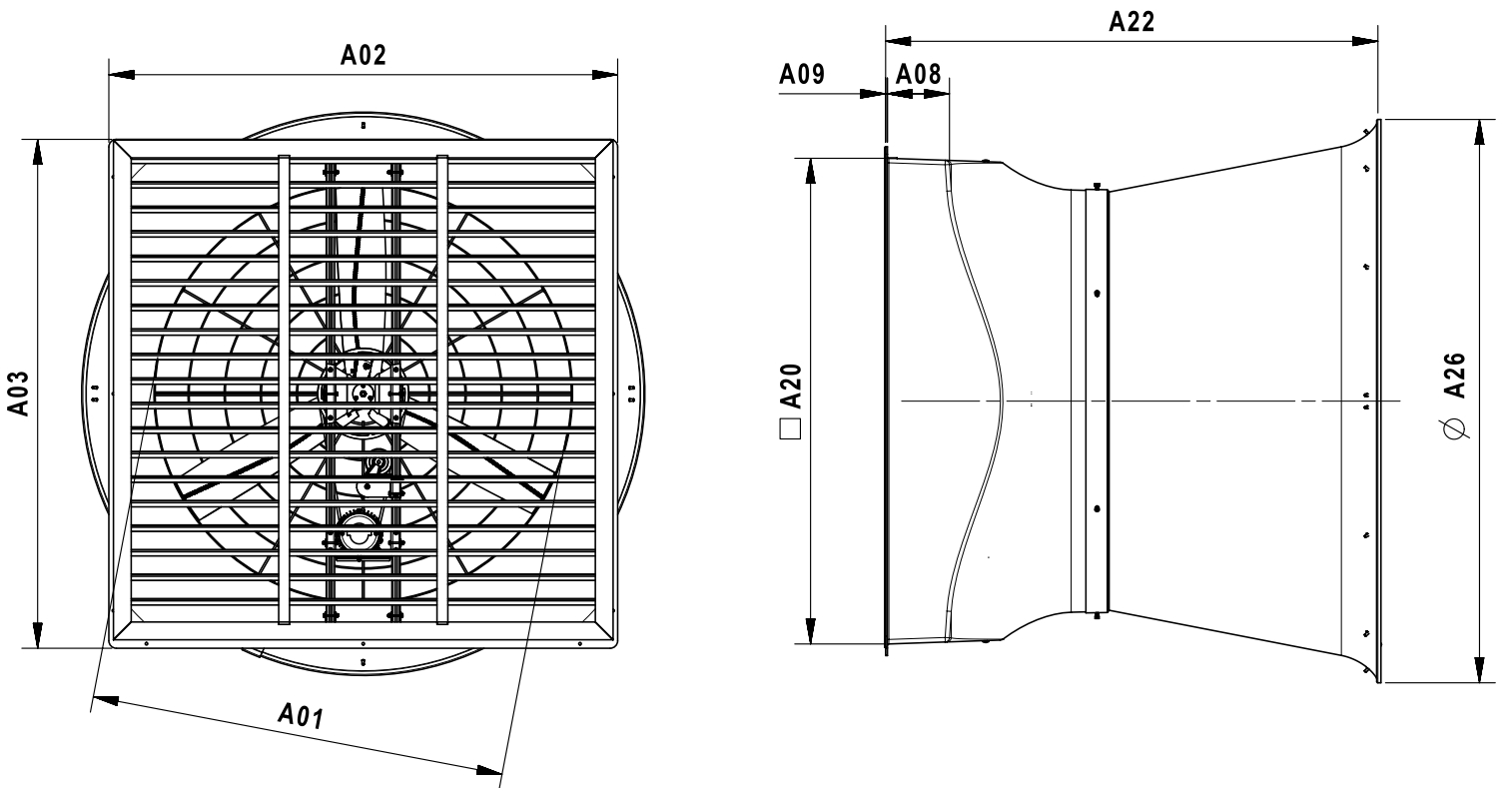

Wymiary (mm)
| ø (сm) | A01 | A02 | A03 | A08 | A09 | A20 | A22 | A26* | Rekomendowany rozmiar otworu w ścianie |
| 45 | 450 | 689 | 689 | 194 | 8 | 598 | 786 | 644 | 611 x 611 |
| 63 | 640 | 879 | 879 | 189 | 8 | 788 | 922 | 911 | 800 x 800 |
| 92 | 913 | 1246 | 1246 | 182 | 8 | 1153 | 1236 | 1286 | 1167 x 1167 |
| 130 | 1278 | 1530 | 1530 | 178 | 9 | 1441 | 1600 | 1769 | 1452 x 1452 |
| 140 | 1369 | 1710 | 1710 | 179 | 10 | 1621 | 1650 | 1874 | 1630 x 1630 |
* Minimalna odległość między środkami wentylatorów
Standardowe wentylatory są również dostępne w opcjonalnej wersji energooszczędnej. Za pomocą regulatora częstotliwości MFD można płynnie zmniejszać prędkość tych wentylatorów. Na każde 20% zmniejszenia prędkości, zużycie energii przez wentylator spada o połowę. Aby zapewnić optymalną ochronę wrażliwej elektroniki wewnątrz kontrolera, wentylator jest umieszczony w oddzielnej obudowie o stopniu ochrony IP65 lub wyższym. Jest to ważne dla zapewnienia niezawodności nawet w najbardziej ekstremalnych środowiskach.
