Opis
Nagrzewnice poziome montuje się wzdłuż podłużnych ścian kurnika, poniżej poziomu wlotów powietrza. Taki sposób montażu pozwala stworzyć w kurniku strumień ciepłego powietrza, który rozprowadza się po okręgu — zgodnie lub przeciwnie do ruchu wskazówek zegara.
Nagrzewnicę można montować na wspornikach lub zawieszać na stalowych linach. Przy montażu nagrzewnicy na wspornikach jej wysokość pozostaje niezmienna. Przy montażu na stalowych linach wysokość zawieszenia nagrzewnicy można regulować w miarę wzrostu drobiu, a także podczas sanitarnego czyszczenia kurnika po zakończeniu cyklu technologicznego.
Zalety
Równomierna temperatura w całym pomieszczeniu dzięki dużemu zasięgowi strumienia ciepłego powietrza

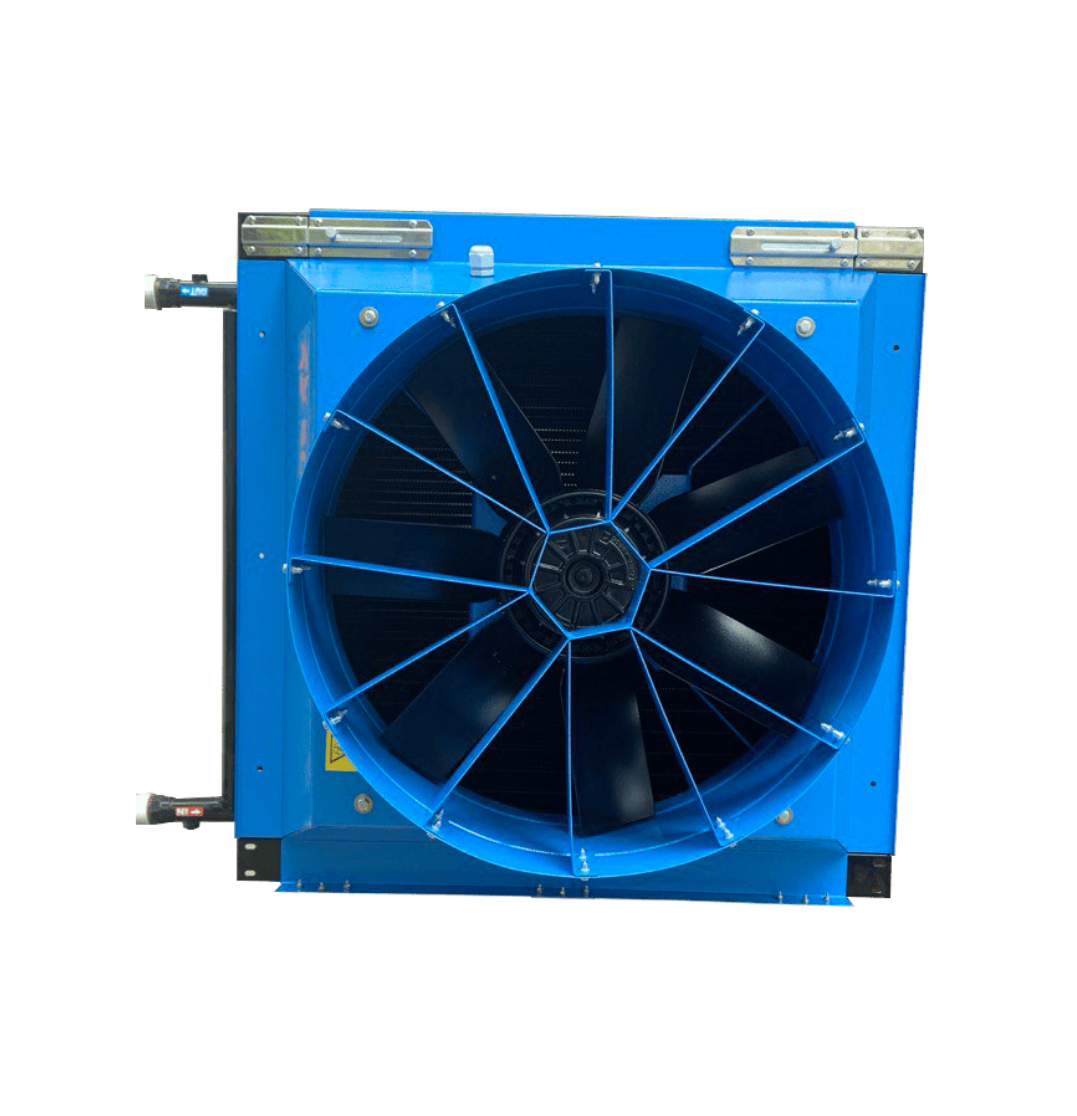

Specjalna konstrukcja nagrzewnicy:
– wentylator znajduje się za wymiennikiem ciepła;
– obudowa zakończona jest dyszą wylotową.
Szybkie nagrzewanie kurnika
Osiągane dzięki 3–4-rzędowemu wymiennikowi ciepła, który zapewnia skok termiczny dwukrotnie większy niż zwykła nagrzewnica.
Wymiennik ciepła, który nie zapycha się piórami i kurzem
Odstęp między lamelami wymiennika ciepła wynosi 4,2 mm.
Odporność na agresywne środowisko wewnątrz kurnika
Podwójna powłoka antykorozyjna wymiennika ciepła i obudowy.
Łatwe mycie i konserwacja

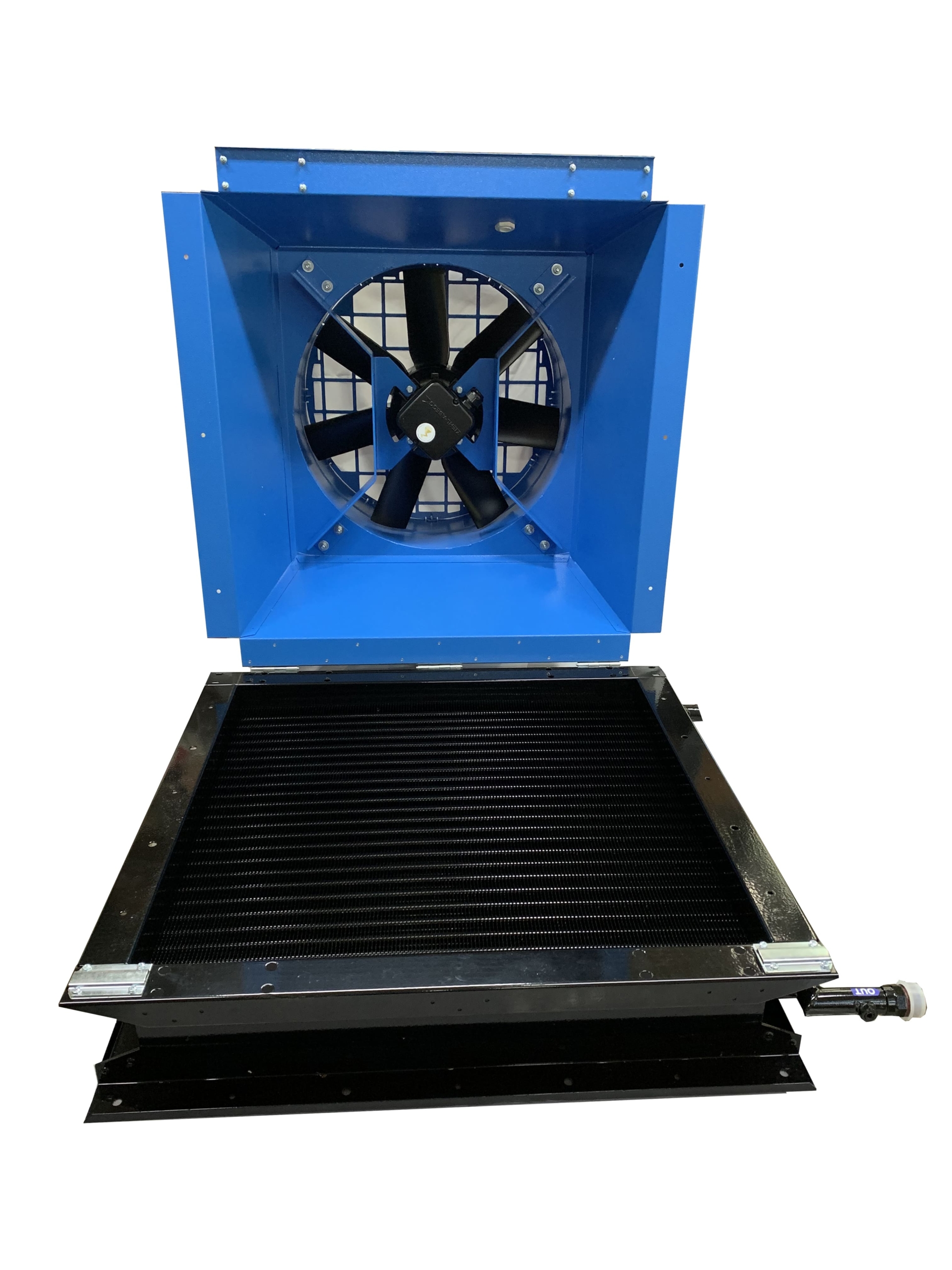

Obudowa z wentylatorem odczepiana od wymiennika ciepła za pomocą zatrzasków.
Mycie myjką wysokociśnieniową
Wzmocnione lamele wymiennika ciepła z profilem odpornym na zgniecenie.
Dane techniczne
Moc grzewcza (tp=0°C, tw=90/70°C): 58 kW
Moc grzewcza (tp=20°C, tw=80/60°C): 36 kW
Moc grzewcza (tp=35°C, tw=80/60°C): 24 kW
Wydajność powietrza: 4 800 m³/h
Parametry wymiennika ciepła:
Liczba rzędów wymiennika: 3
Odstęp między lamelami: 4,2 mm
Maksymalna temperatura czynnika grzewczego: 130°C
Maksymalne ciśnienie robocze: 1 MPa
Średnica króćców przyłączeniowych: 1″
Ochrona przed środowiskiem agresywnym: powłoka epoksydowa + ochronna warstwa lakiernicza
Parametry wentylatora:
Napięcie zasilania: 400 V / 50 Hz
Pobór mocy silnika: 0,48 kW
Stopień ochrony silnika: IP54
Zasięg strumienia powietrza w każdą stronę (przy prędkości końcowej 0,2 m/s): 25 m
Kompletna nagrzewnica
Wymiary (szer. x wys. x gł.): 750 x 750 x 607 mm
Masa bez czynnika grzewczego: 41 kg
Średnica dyszy: 470 mm
Parametry cieplne
| Temperatura | RMX 33 ACO | ||
| T pomieszczenia (°C) | T wody (°C) | Moc grzewcza Q (kW) | Skok temperatury ΔT (°C) |
| 35 | 90/70 | 32,5 | 19,9 |
| 80/60 | 24,2 | 14,8 | |
| 75/55 | 20 | 12,3 | |
| 33 | 90/70 | 34 | 20,9 |
| 80/60 | 25,7 | 15,8 | |
| 75/55 | 21,5 | 13,2 | |
| 30 | 90/70 | 36,2 | 22,4 |
| 80/60 | 28 | 17,3 | |
| 75/55 | 23,8 | 14,7 | |
| 25 | 90/70 | 40 | 24,9 |
| 80/60 | 31,8 | 19,8 | |
| 75/55 | 27,7 | 17,2 | |
| 20 | 90/70 | 43,7 | 27,3 |
| 80/60 | 35,5 | 22,2 | |
| 75/55 | 31,4 | 19,7 | |
| 17 | 90/70 | 45,9 | 28,8 |
| 80/60 | 37,8 | 23,7 | |
| 75/55 | 33,7 | 21,1 | |
| 0 | 90/70 | 58,3 | 36,8 |
| 80/60 | 50,3 | 31,8 | |
| 75/55 | 46,3 | 29,3 | |
Akcesoria

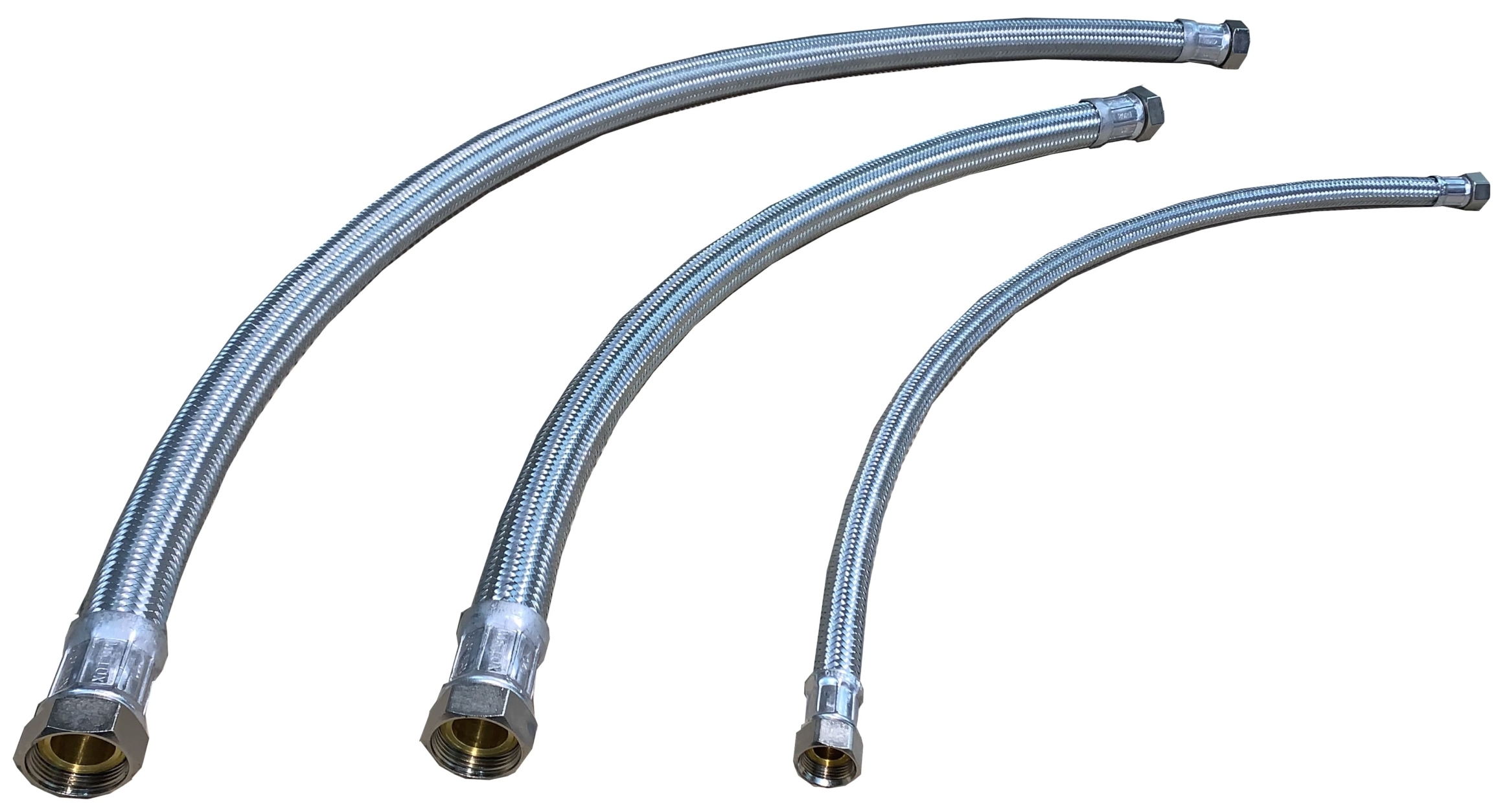

Elastyczne węże (do modeli RMX‑ACO i RMX‑ACV)
Gumowy wąż w oplocie ze stali nierdzewnej: średnice 1” i 1¼”
Długość: 1,5; 2; 2,5; 3 metry

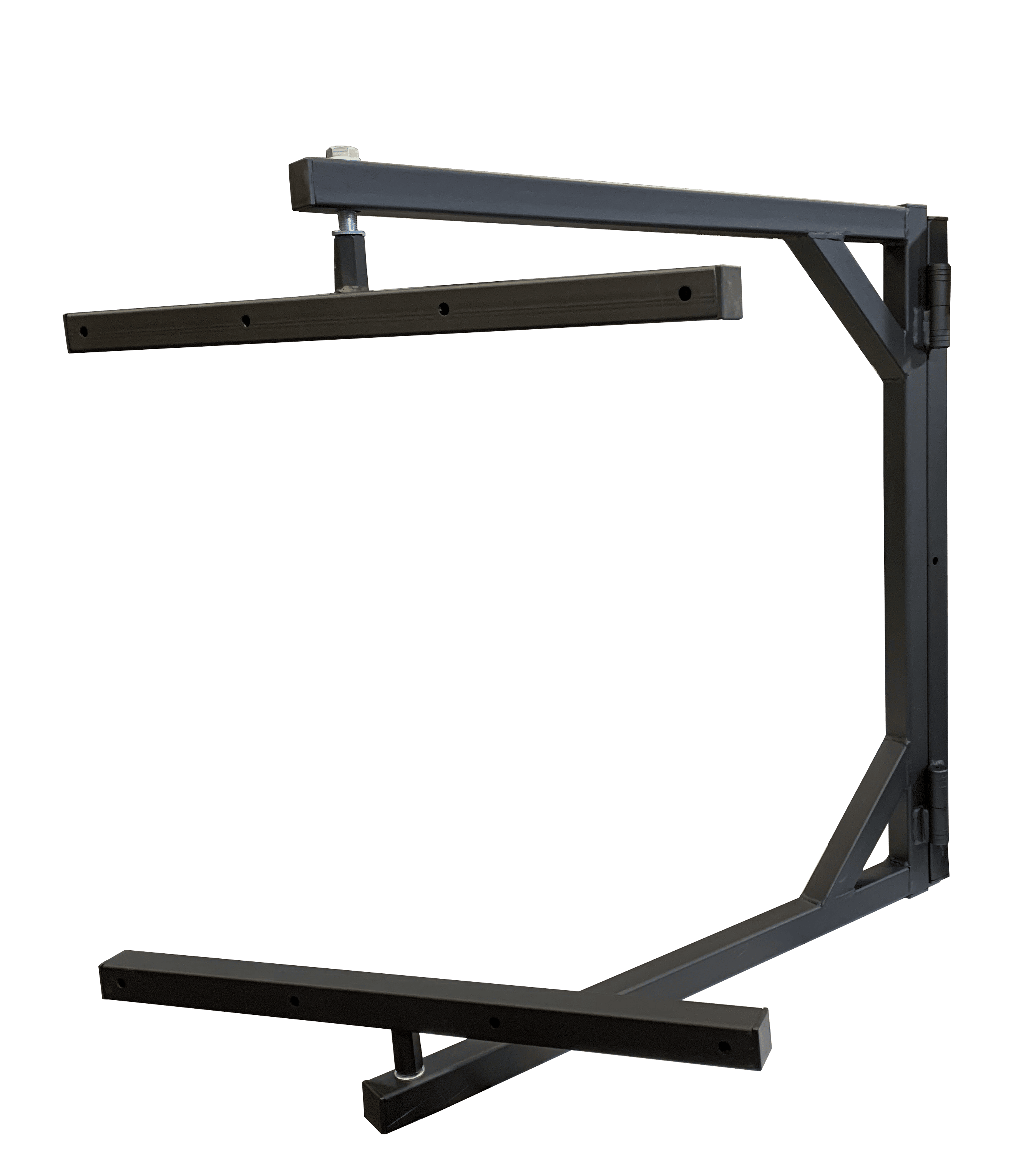

Wspornik ścienny do modelu RMX‑ACO

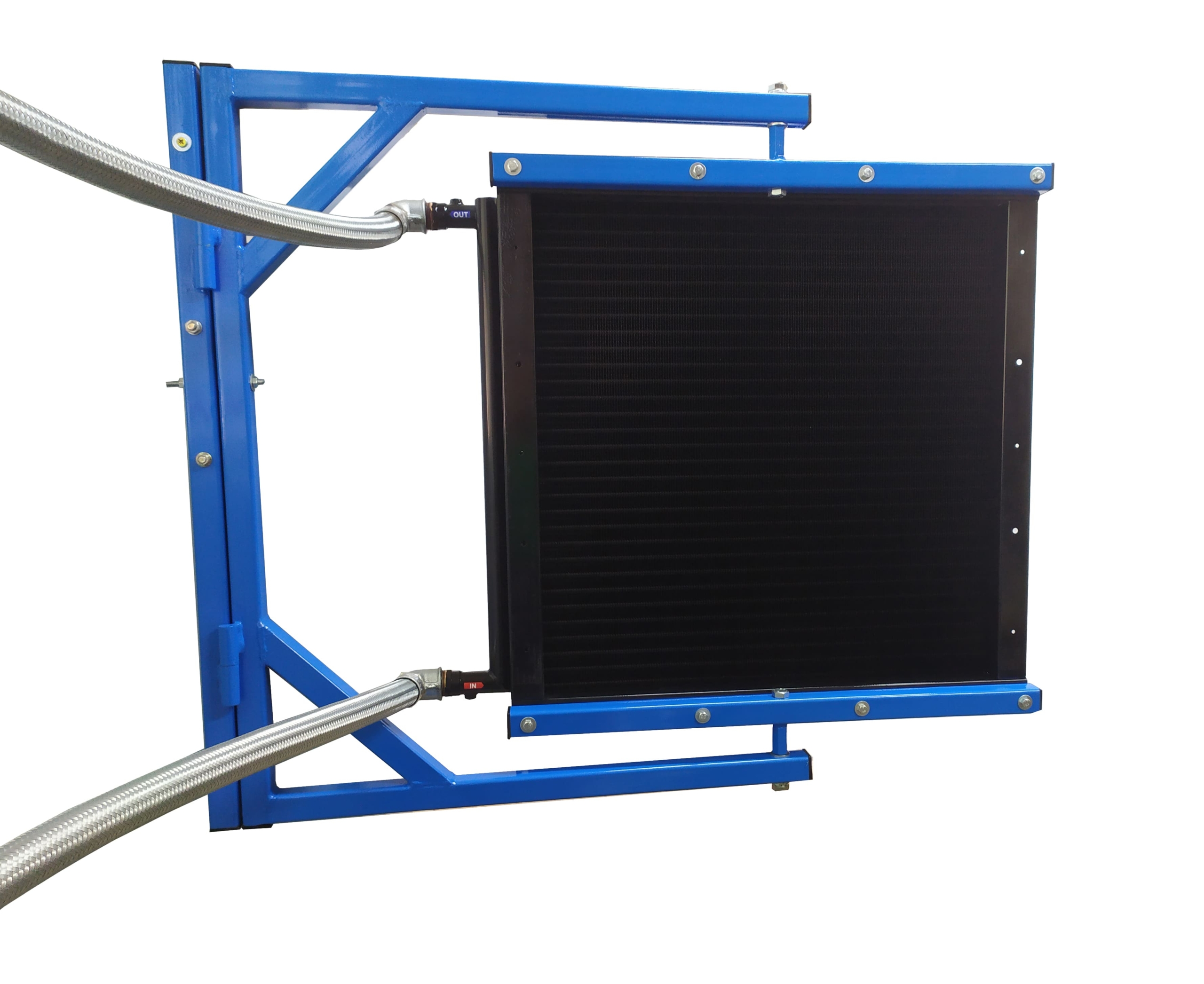

Przy montażu na wspornikach przewidziano możliwość obracania nagrzewnicy w kilku pozycjach:
- Pozycja robocza: nagrzewnica może obracać się wokół własnej osi w płaszczyźnie poziomej, co pozwala na zmianę kierunku strumienia powietrza w kurniku.
- Pozycja serwisowa: nagrzewnica jest obracana wzdłuż ściany, aby umożliwić przejazd pojazdów specjalistycznych podczas czyszczenia sanitarnego kurnika po zakończeniu cyklu hodowlanego; wysokość jej montażu nie ulega zmianie.

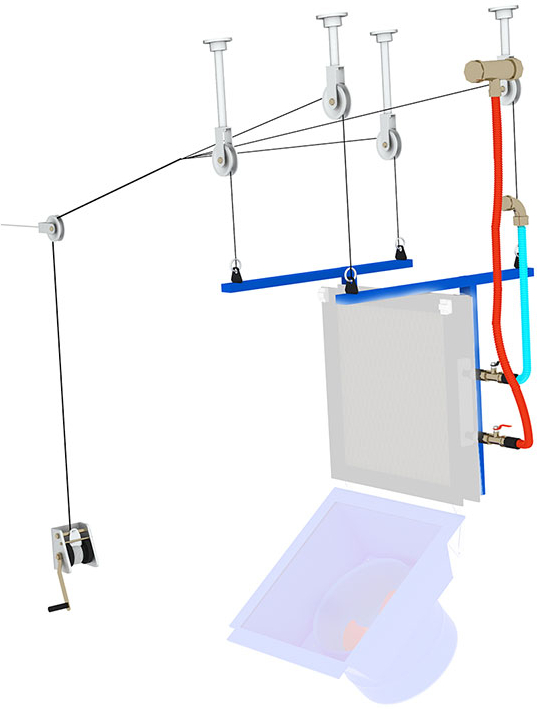

Zestaw montażowy i podłączeniowy do poziomych nagrzewnic RMX‑ACO z regulacją wysokości zawieszenia
W skład zestawu wchodzi:
- Rama montażowa
- System lin i zawiesi
- Wciągarka ręczna
- Elastyczne węże do podłączenia wody (1,5 m) — 2 szt.
- Zawory kulowe — 2 szt.
Wciągarka ręczna do modeli RMX‑ACO i RMX‑ACV
