Opis
Wlot z dolnym zawiasem. Ten wlot służy do kierowania powietrza przez wewnętrzną klapę w górę do wnętrza budynku. Doskonale nadaje się do chłodniejszych klimatów, gdzie powietrze nie powinno być kierowane w stronę zwierząt, nawet podczas maksymalnej wentylacji.

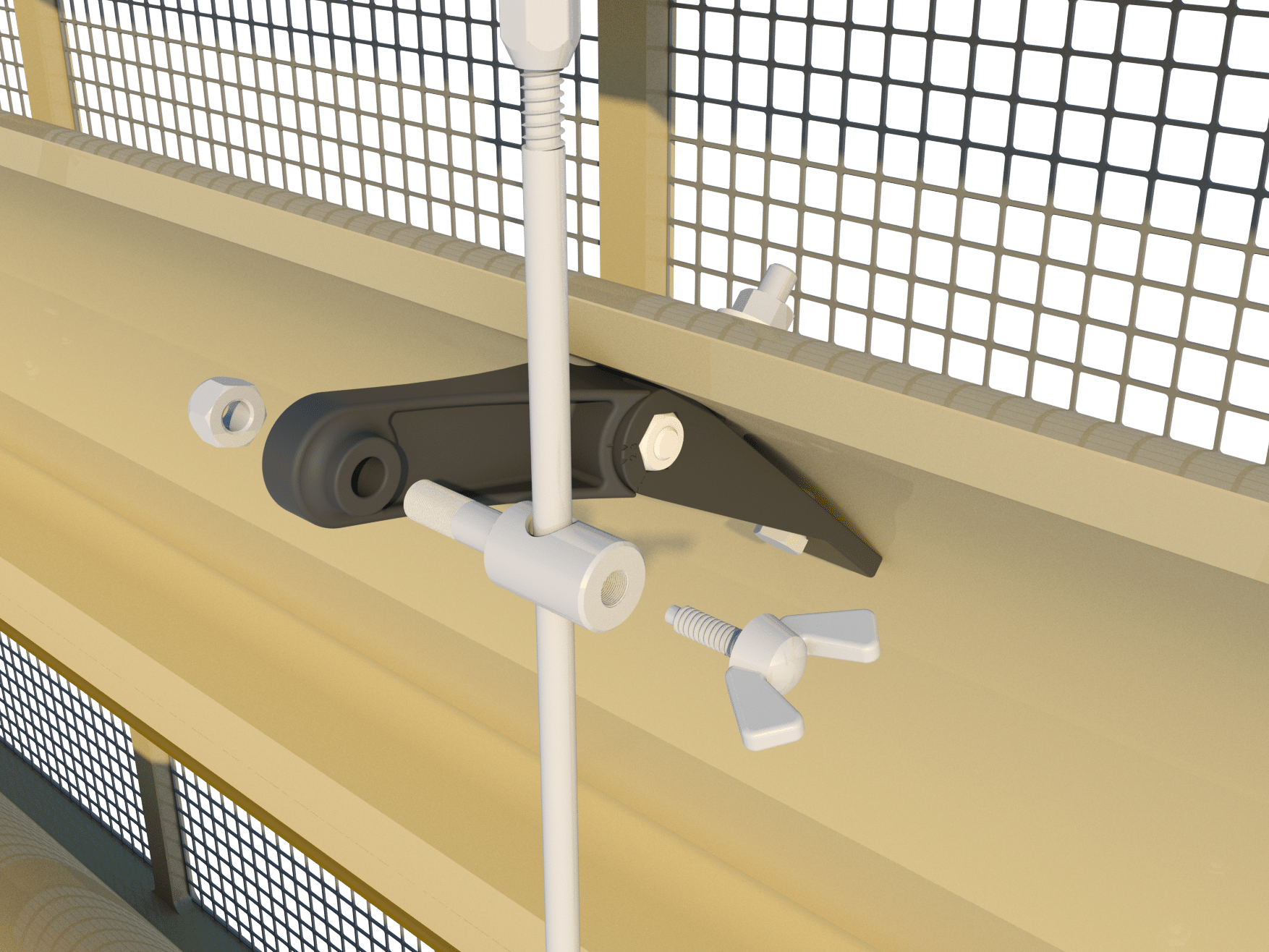

Zakrzywiona wewnętrzna klapa. Ten wlot wyposażony jest w zakrzywioną wewnętrzną klapę. Zakrzywione klapy kierują powietrze w górę podczas minimalnej wentylacji, a po osiągnięciu określonego stopnia otwarcia – również w dół. Jest to idealne rozwiązanie dla budynków, w których powietrze powinno być kierowane bezpośrednio na zwierzęta lub nad nimi podczas maksymalnej wentylacji.

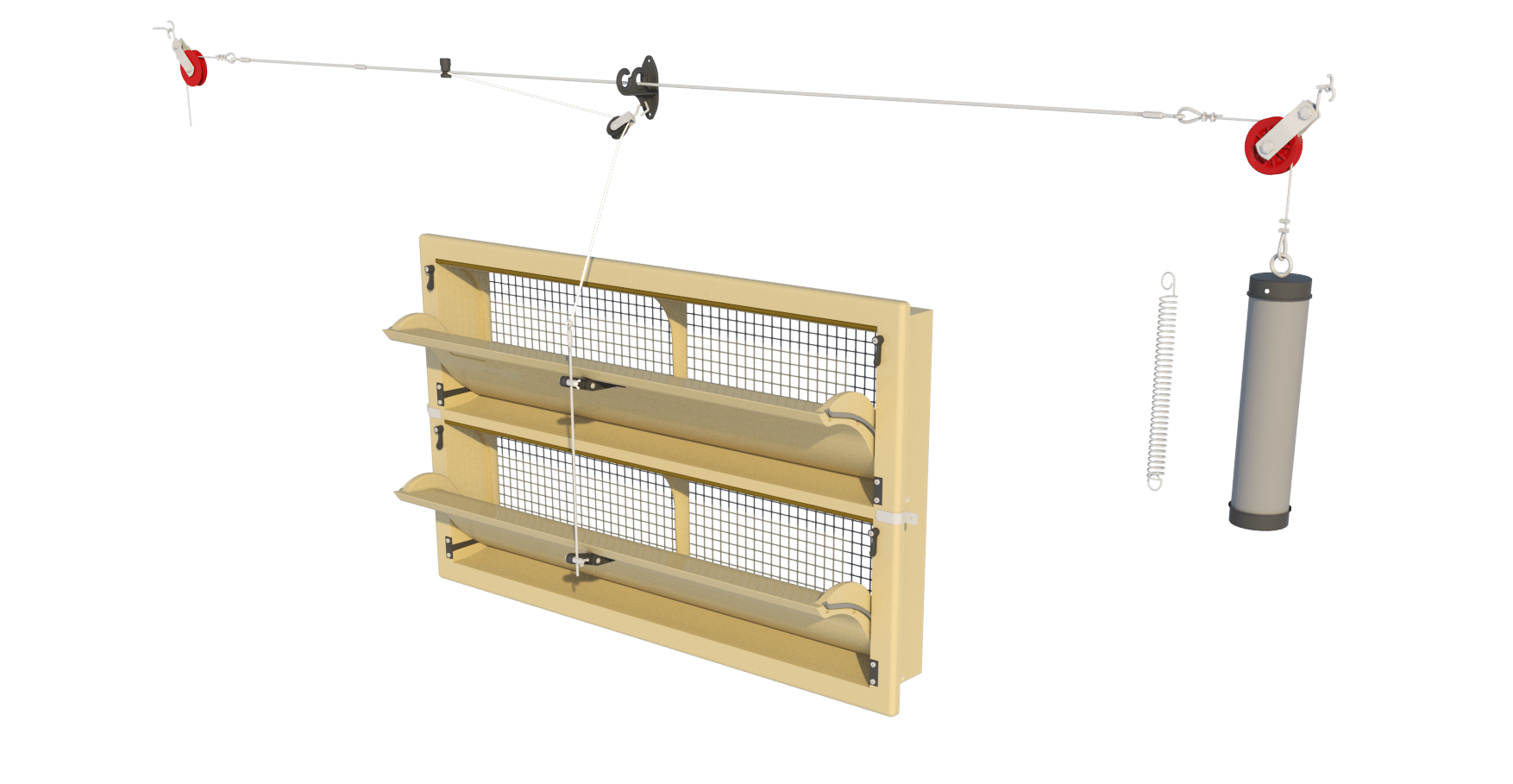

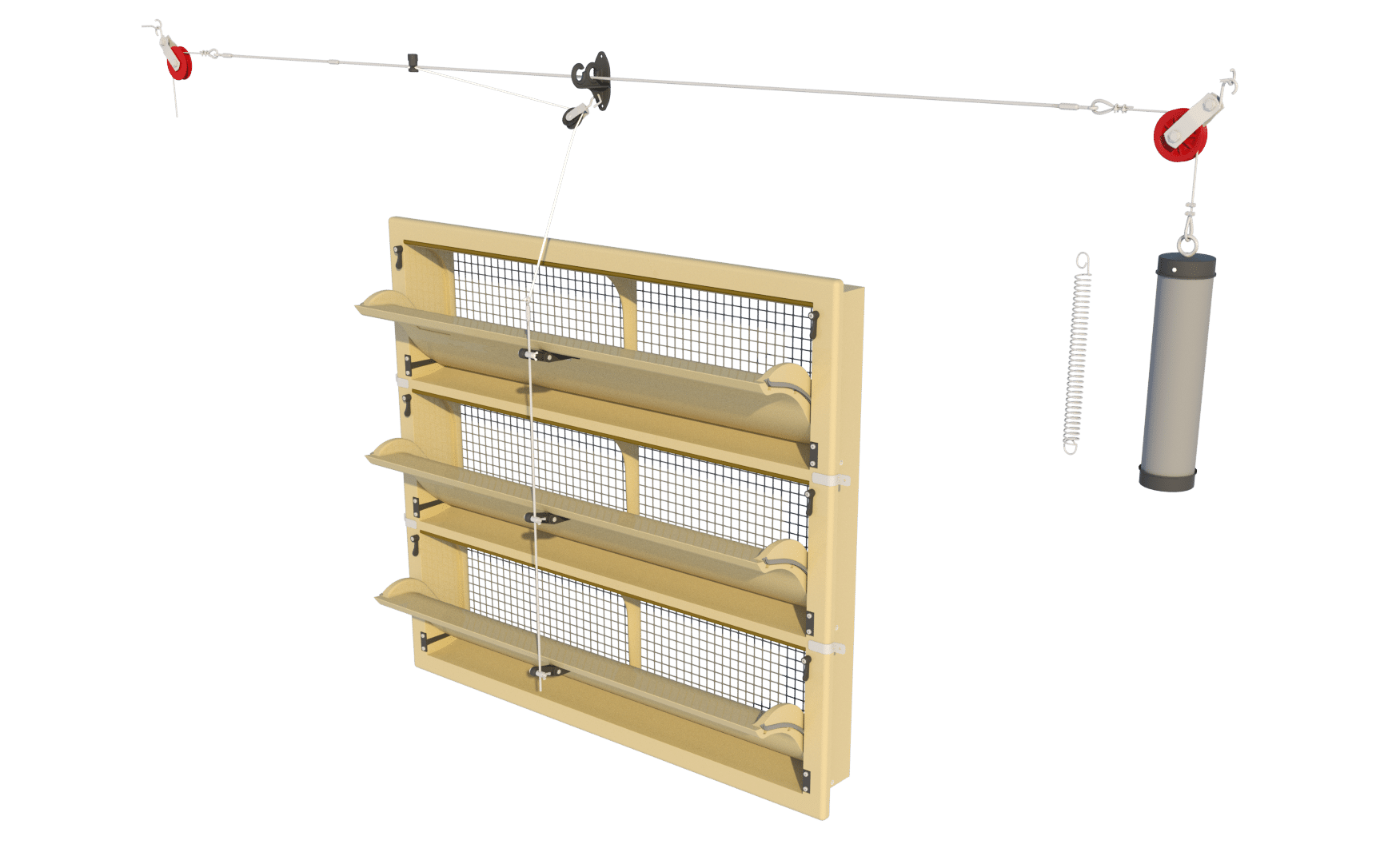

Praca z obciążnikami końcowymi lub sprężynami. Oferujemy dwa produkty, które mogą być stosowane do utrzymania napięcia głównej linki. Cylinder z PVC, który można wypełnić betonem lub piaskiem i używać jako obciążnik końcowy, lub sprężyna, która utrzymuje napięcie linki.

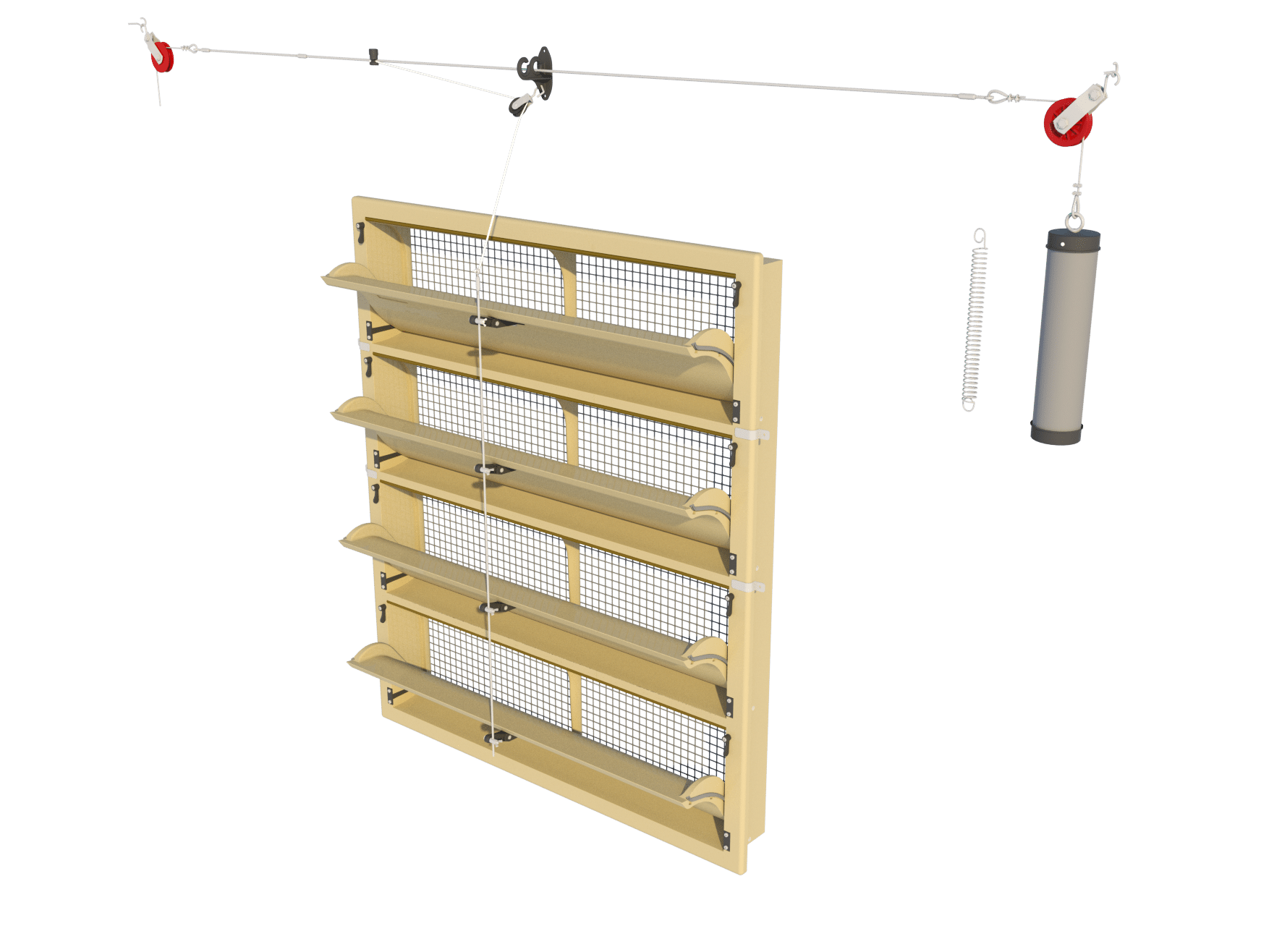

Zrównoważona konfiguracja. Podczas umieszczania wciągarki silnikowej lub siłownika zazwyczaj zalecamy podzielenie wlotów na dwie grupy. Najlepiej jest umieścić wciągarkę lub siłownik pośrodku, aby równomiernie rozłożyć siły działające na główną linę.

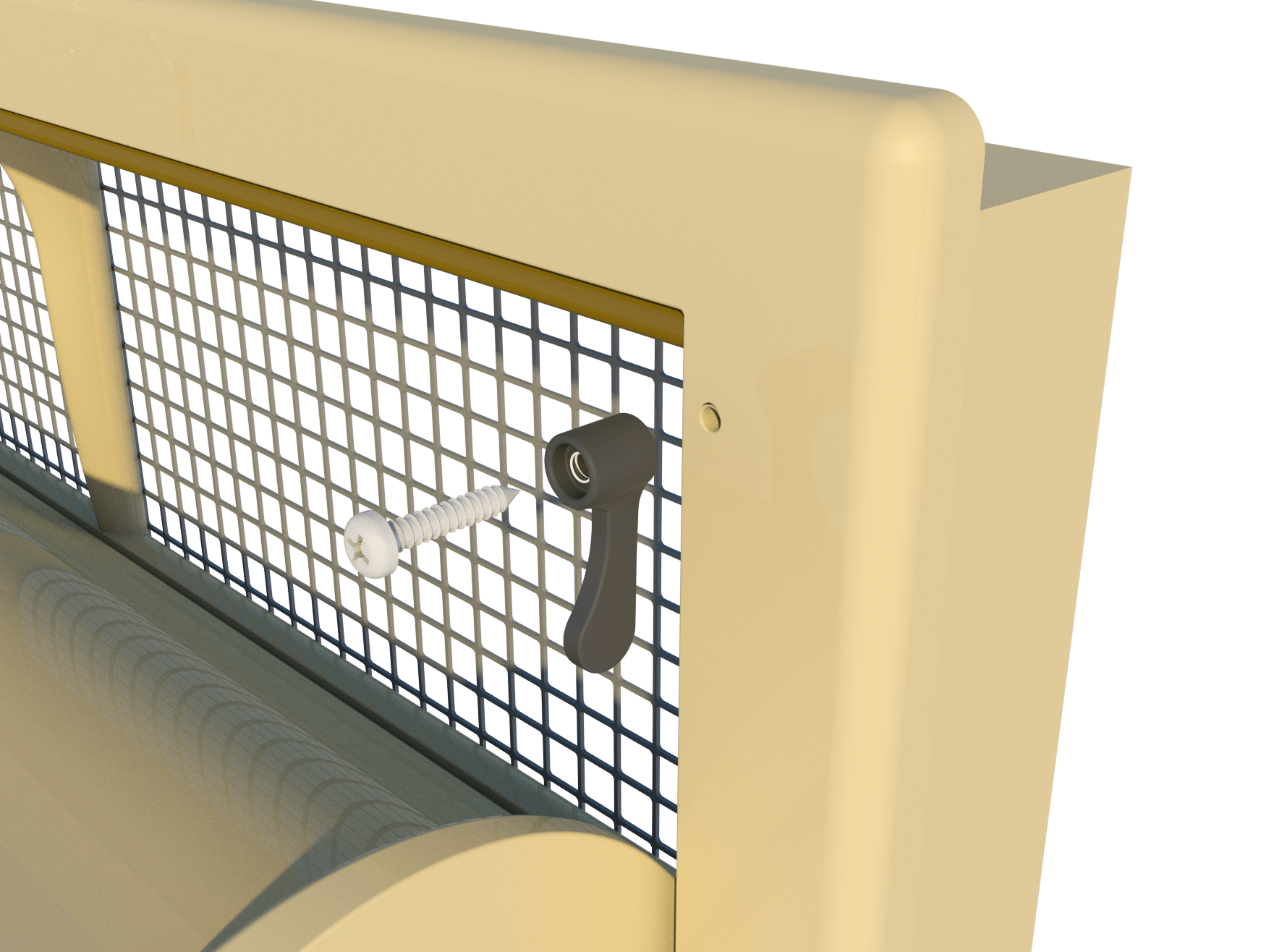

Zastosowanie zatrzasków zamykających. Zatrzask zamykający na wlocie może służyć do trwałego zamknięcia wlotów, na przykład podczas wstępnego podgrzewania. Zatrzaski zamykające mogą również służyć do zamknięcia niektórych wlotów przy jednoczesnym dalszym korzystaniu z pozostałych. W takim przypadku używane wloty można otworzyć nieco szerzej. W chłodniejszym klimacie może to zapewnić lepszą odporność na skutki zamarzania.
Dane techniczne
| Parametr | Wartość |

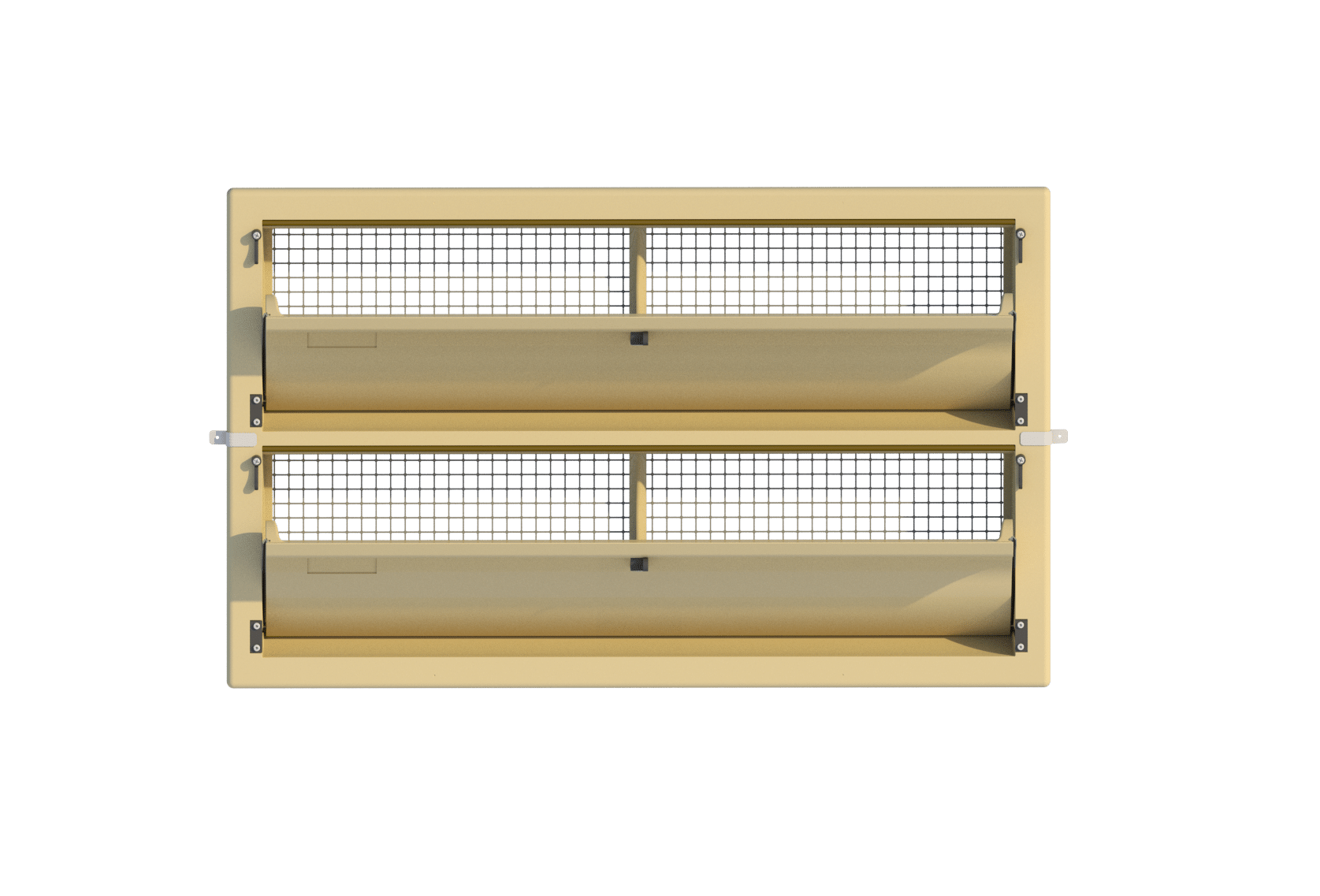

| Ventum-Tunnel-2 | |
| Skok | 47 cm/ 18,5″ |
| Siła | 6 kg / 59 N |
| Waga / na jeden wlot | 10,4 kg / 22 lbs |
| Typ montażu | ścienny |
| Rozmiar otworu montażowego | W 1190 mm H 660 mm |

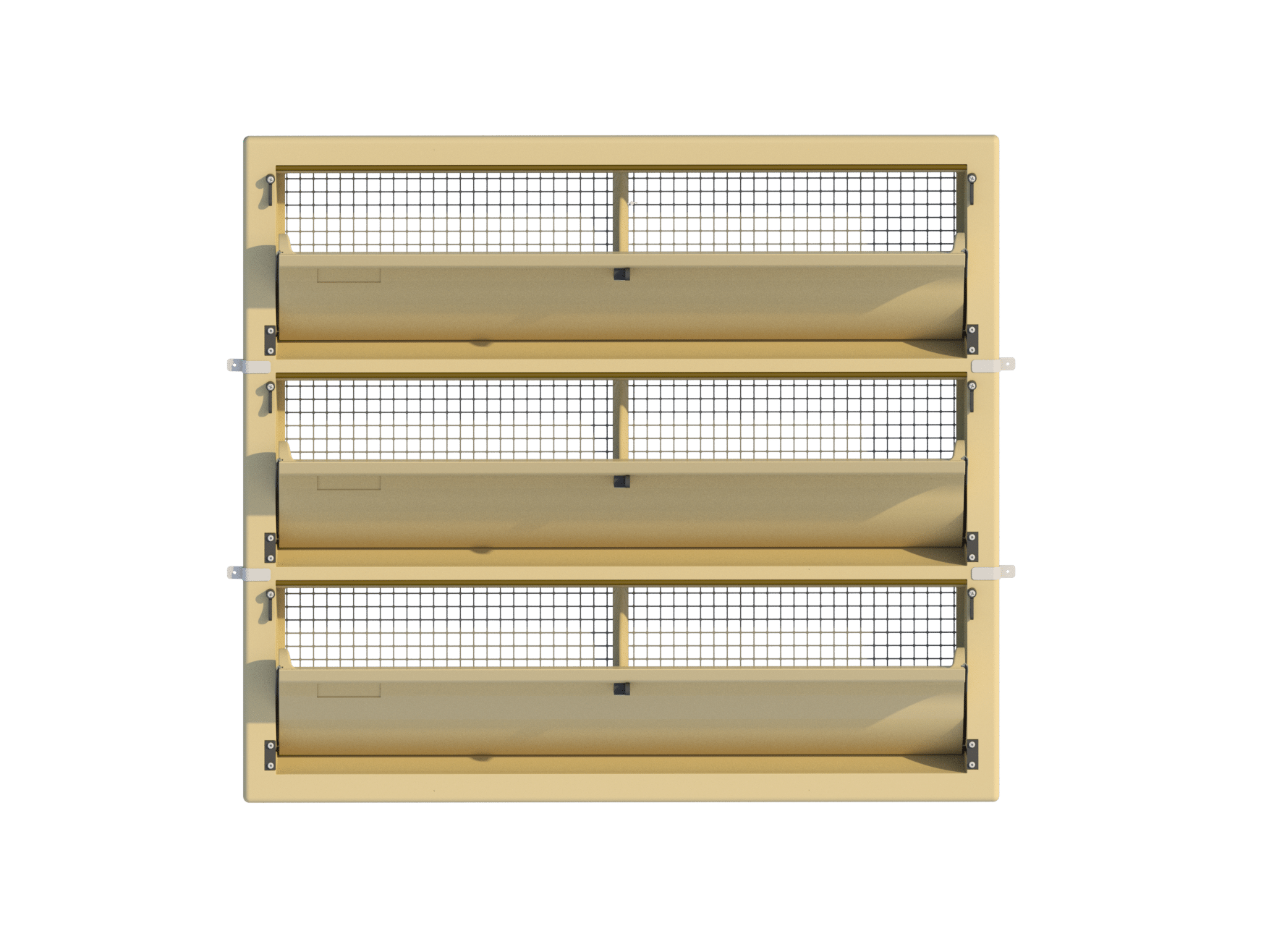

| Ventum-Tunnel-3 | |
| Skok | 47 cm/ 18,5″ |
| Siła | 9 kg / 88 N |
| Waga / na jeden wlot | 15,6 kg / 33 lbs |
| Typ montażu | ścienny |
| Rozmiar otworu montażowego | W 1190 mm H 990 mm |
| Ventum-Tunnel-4 | |
| Skok | 47 cm/ 18,5″ |
| Siła | 12 kg / 188 N |
| Waga / na jeden wlot | 20,8 kg / 44 lbs |
| Typ montażu | ścienny |
| Rozmiar otworu montażowego | W 1190 mm H 1320 mm |
Wydajność
Wydajność w m³/h przy ciśnieniu statycznym:
| Model | 10 Pa | 20 Pa | 40 Pa |
| Ventum-Tunnel-2 | 6960 m3/h | 9800 m3/h | 13900 m3/h |
| Ventum-Tunnel-3 | 10440 m3/h | 14700 m3/h | 20850 m3/h |
| Ventum-Tunnel-4 | 13920 m3/h | 19600 m3/h | 27800 m3/h |
Akcesoria opcjonalne
| Artykuł | Nazwa |
| Ventum-Tunnel-2 | |
| 1*TPI-222 | Zestaw połączeniowy |

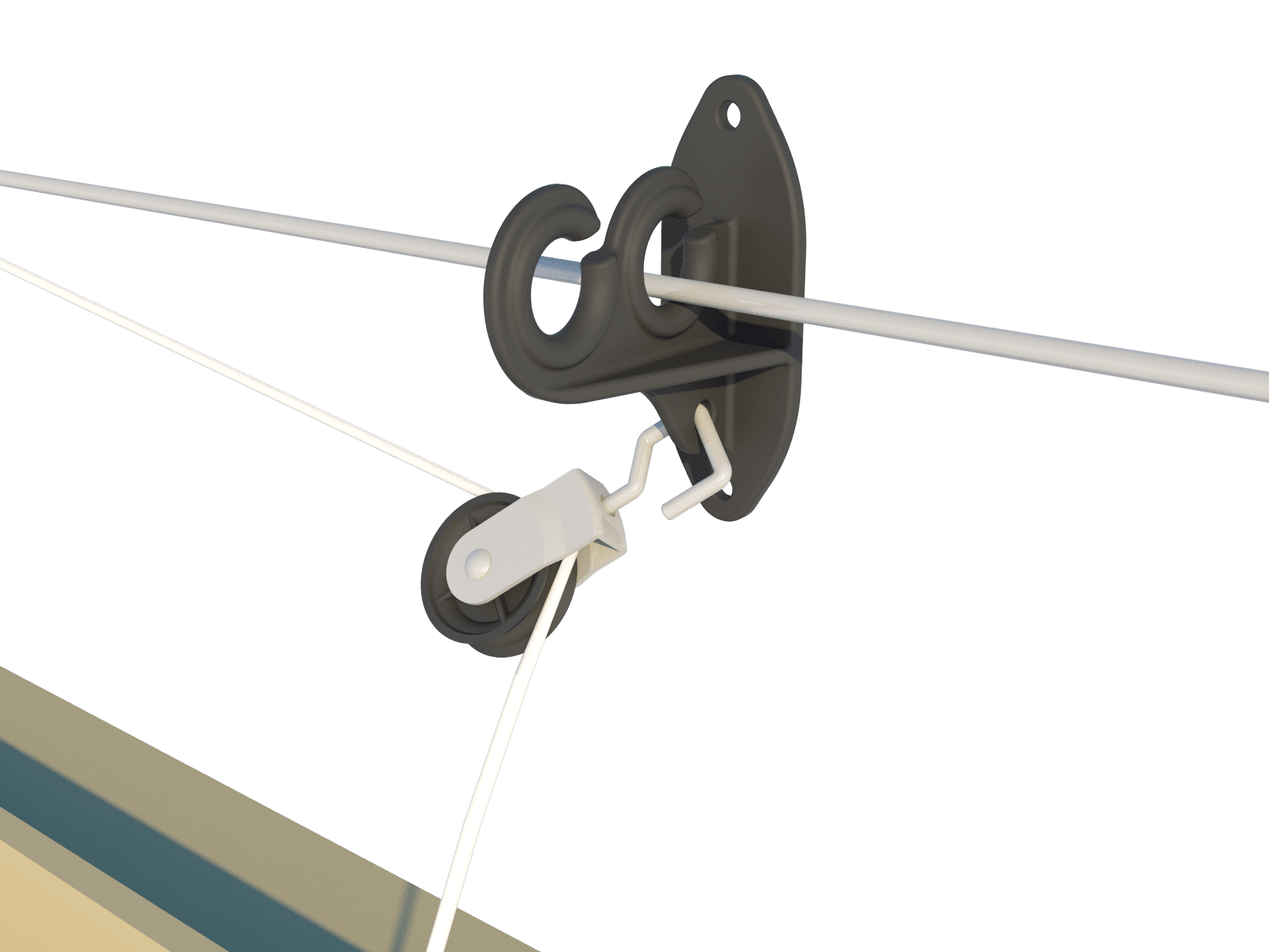

| 1*TPI-519 | Uchwyt głównej linki TPI-119 |
| 2*TPI-119 | Siatka druciana |
| Ventum-Tunnel-3 | |
| 1*TPI-223 | Zestaw połączeniowy |
| 1*TPI-519 | Uchwyt głównej linki TPI-119 |
| 3*TPI-119 | Siatka druciana |
| Ventum-Tunnel-4 | |
| 1*TPI-224 | Zestaw połączeniowy |
| 1*TPI-519 | Uchwyt głównej linki TPI-119 |
| 4*TPI-119 | Siatka druciana |
