Opis
- Duży otwór do szybkiego spuszczania wody i czyszczenia poidła, zamykany korkiem podnoszonym ponad poziom wody
- Uchwyt zaciskowy DE LUXE ułatwiający otwieranie i zamykanie korka spustowego
- Otwór przelewowy w korku regulujący poziom wody w poidle: w przypadku dopływu wody przez zawór antyzamarzaniowy nadmiar wody jest odprowadzany
- Uchwyt rury spustowej (rura spustowa DN 125 po stronie klienta)

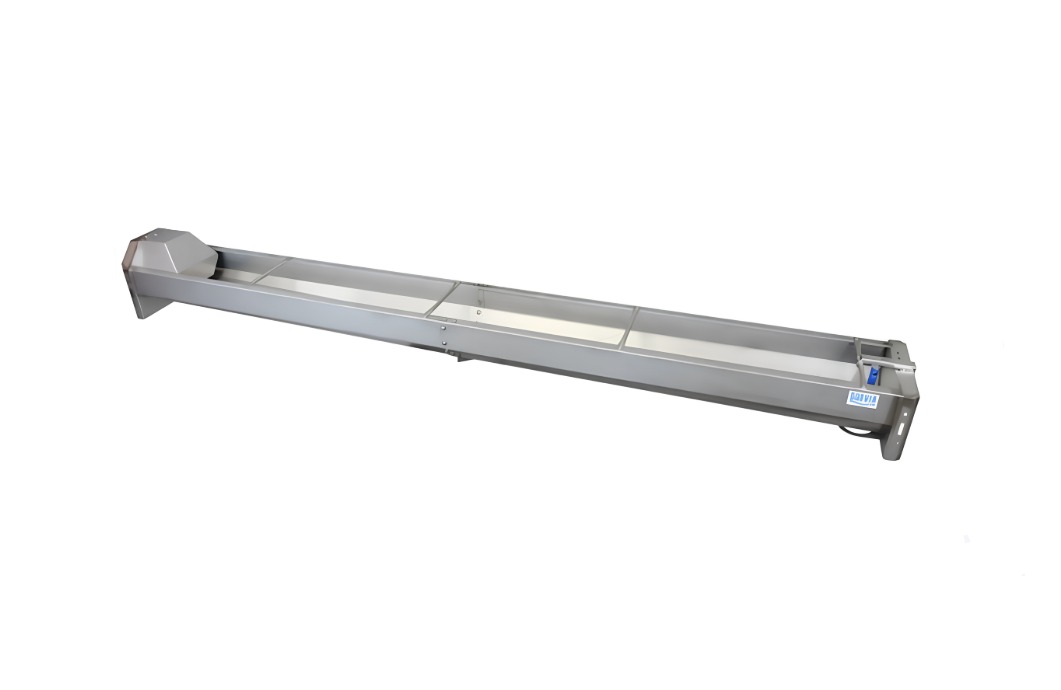

- Dla wygody transportu poidło składa się z dwóch części łączonych pośrodku. Obie części są uszczelniane za pomocą silikonu i skręcane śrubami ze stali nierdzewnej
- W zestawie znajduje się konsola centralna ze stali nierdzewnej, montowana pośrodku i zapewniająca dodatkową stabilność
Wyposażenie dodatkowe:
– Możliwość podłączenia dodatkowego zaworu pływakowego wysokociśnieniowego MAXIFLOW (art. 131.0700) lub zaworu pływakowego niskociśnieniowego (art. 131.0738), np. do doprowadzania wody podgrzanej podczas schładzania mleka (Uwaga: brak możliwości montażu w połączeniu z rurą cyrkulacyjną 131.6064!)
Warianty ochrony poideł przed zamarzaniem
1. Element grzejny 24 V, 360 W (art. 131.6062) do montażu pod dnem poidła
- Prosty montaż elementu grzejnego pod dnem poidła
- Wygoda podczas mycia poidła dzięki brakowi wystających elementów wewnątrz wanny
- Mrozoodporność do -20°C
- W celu ochrony przed zamarzaniem rur wodociągowych w instalacji ślepej owija się je kablem grzejnym 24 V: długość 2 m (20 W, art. 101.0861) lub 3 m (30 W, art. 101.1863). Kabel grzejny podłącza się do elementu grzejnego równolegle z przewodami zasilającymi z transformatora.
- Podłączenie elektryczne odbywa się przez transformator 230/24 V.
2. Element grzejny do montażu wewnątrz poidła
Element grzejny 24 V, 180 W, Model 6063 (art. 131.6063). Pokrywa ochronna ze stali nierdzewnej z puszką rozgałęźną znajduje się w zestawie.
Mrozoodporność do -20°C. Do montażu elementu grzejnego należy wywiercić otwory w dnie poidła zgodnie z instrukcją montażu. Podłączenie elektryczne odbywa się przez transformator obniżający napięcie 230/24 V, 200 W lub 400 W. Do automatycznego włączania i wyłączania transformatora istnieje możliwość dodatkowego podłączenia termostatu (art. 101.0389). Do ochrony przed zamarzaniem rur wodociągowych w instalacji ślepej owija się je kablem grzejnym 24 V, długość 2 m (20 W, art. 101.0861) lub 3 m (30 W, art. 101.1863).
3. Podgrzewanie zaworu
W rejonach o ostrych mrozach zaleca się dodatkowo instalować płytkę grzewczą zaworu Model 527 (24 V, 7 W, art. 131.527).
4. Podłączenie do wodociągu cyrkulacyjnego
Rura cyrkulacyjna ¾″ ze stali nierdzewnej (art. 131.6064) pasuje do wszystkich poideł wannowych z szybkim spustem. Ochrona poideł wannowych z szybkim spustem przed zamarzaniem jest zapewniona przy podłączeniu rury łączącej do wodociągu cyrkulacyjnego w połączeniu z podgrzewaczem wody.
Rura cyrkulacyjna 1″ poprowadzona wewnątrz poidła.
Łącząca rura cyrkulacyjna 1″ ze stali nierdzewnej (art. 131.6067) pasuje do wszystkich poideł wannowych z szybkim spustem. Podgrzana woda doprowadzana jest do poidła z podgrzewacza wody przez wodociąg cyrkulacyjny 1″ do rury cyrkulacyjnej przez zawór, dzięki czemu zawór nie zamarza. Jednocześnie, w celu ochrony przed zamarzaniem wody w poidle, zaleca się dodatkowy montaż elementu grzejnego lub zaworu antyzamarzaniowego.
5. Zawór antyzamarzaniowy
Zawór antyzamarzaniowy ¾″ (art. 131.0521) zapewnia mrozoodporność bez użycia prądu! Przy niskich temperaturach zawór przepływowy otwiera się automatycznie. Określona ilość wody stale wypływa przez zawór, a jej ciągły ruch zapobiega zamarzaniu. Nadmiar wody jest odprowadzany przez otwór przelewowy w korku regulującym poziom wody w poidle wannowym.
