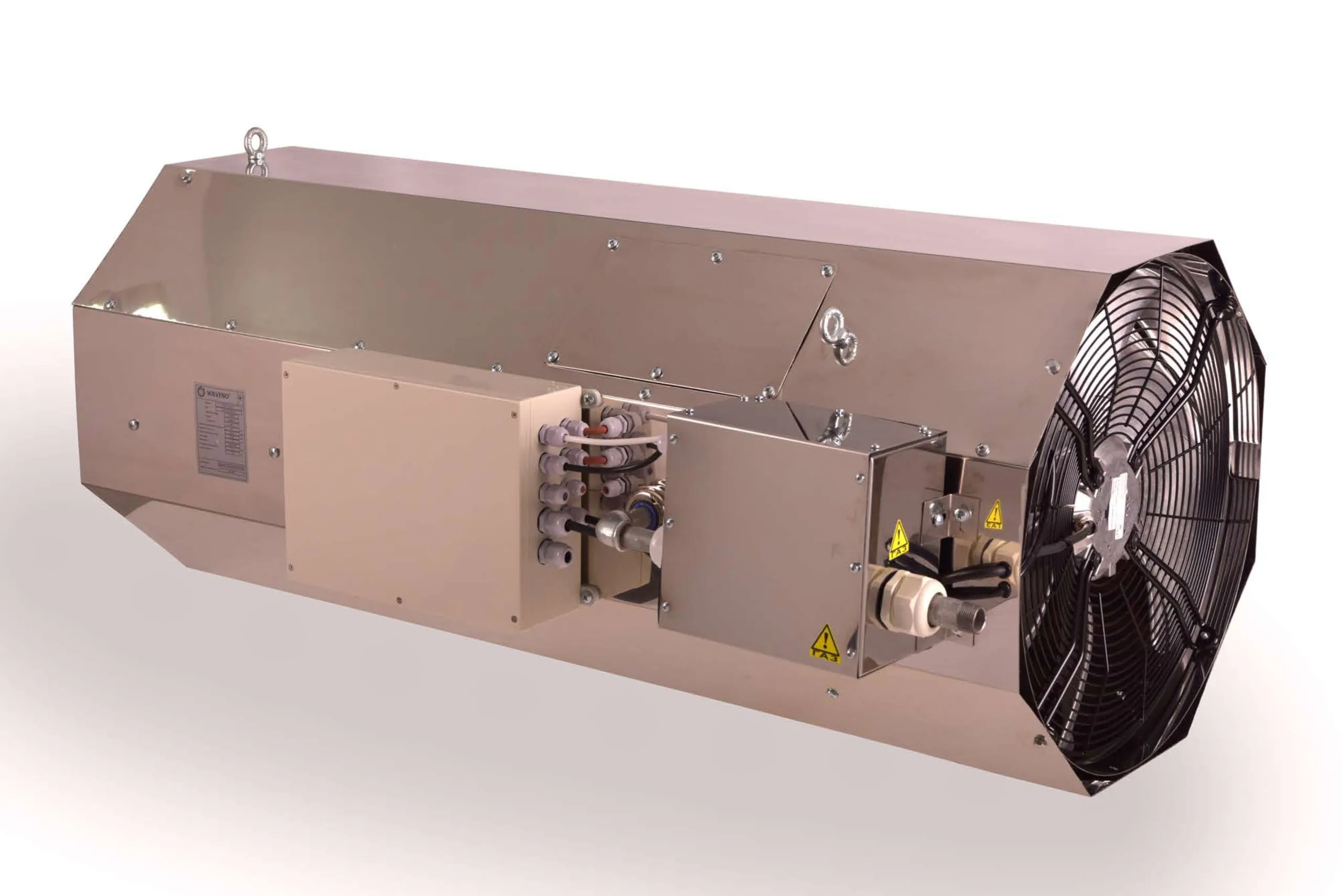

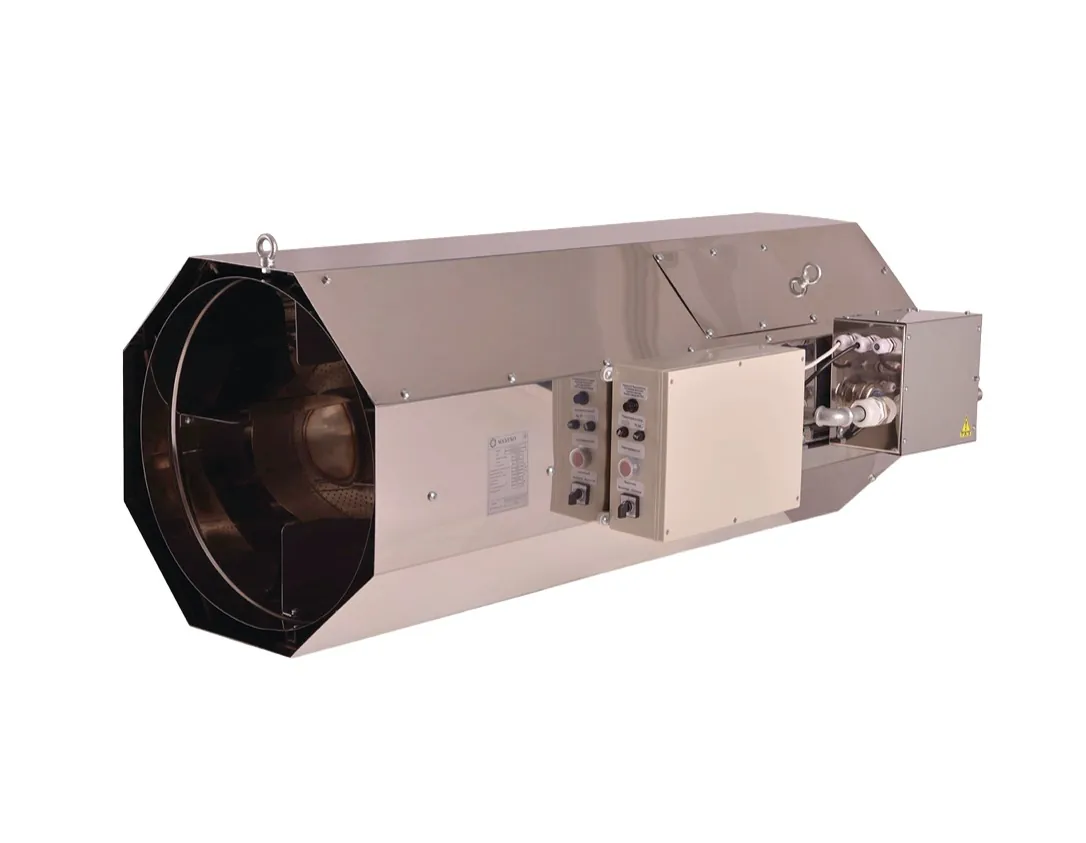

Opis

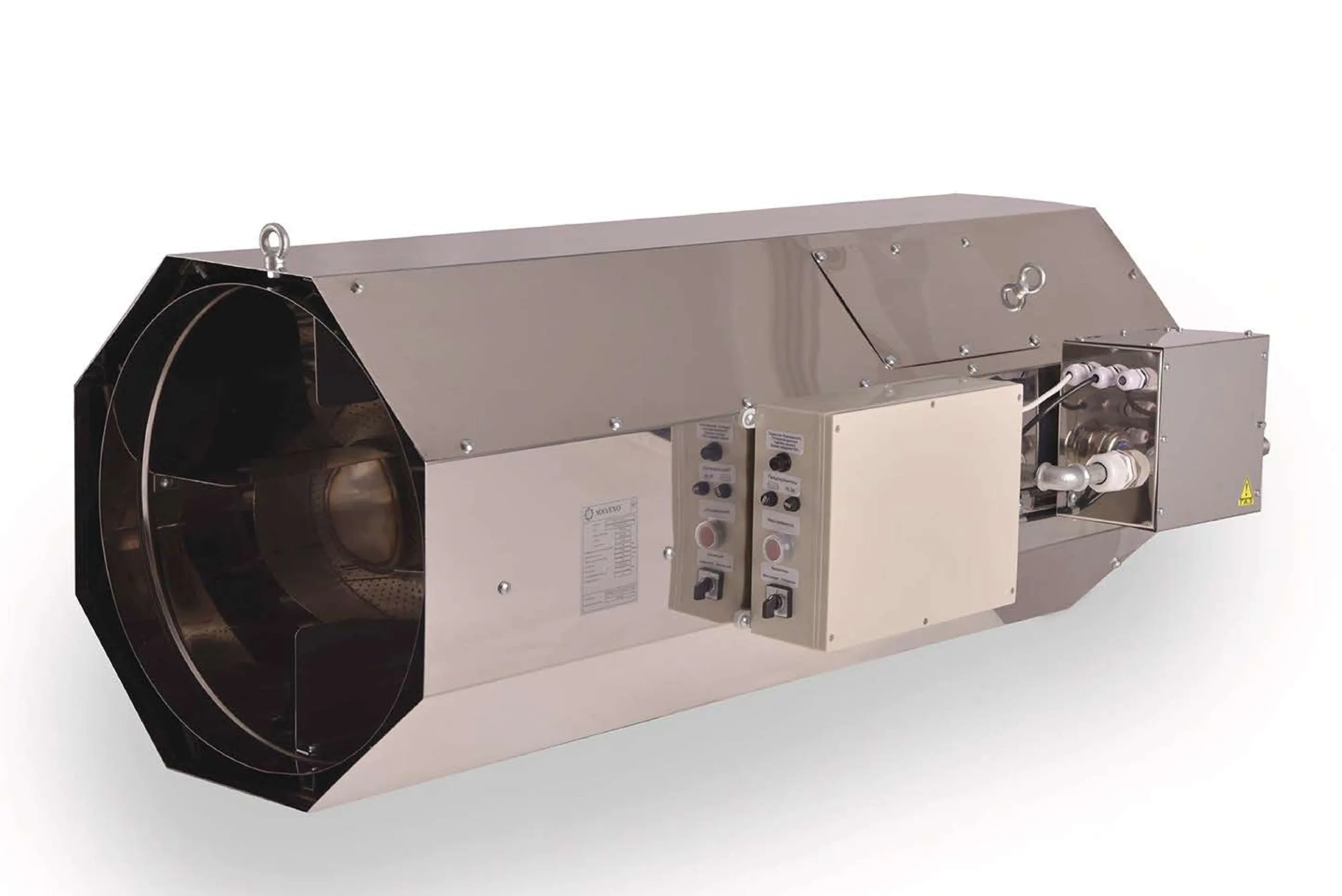

Ogólne cechy konstrukcyjne
Komora spalania:
Wykonana ze spawanej blachy stalowej, umożliwiającej łatwe czyszczenie i konserwację. Składa się z cylindrycznej komory ze stali nierdzewnej żaroodpornej INOX AISI 310 o odpowiedniej objętości.
Obudowa:
Wykonana ze stali nierdzewnej INOX AISI 304 o lustrzanej powierzchni zewnętrznej.

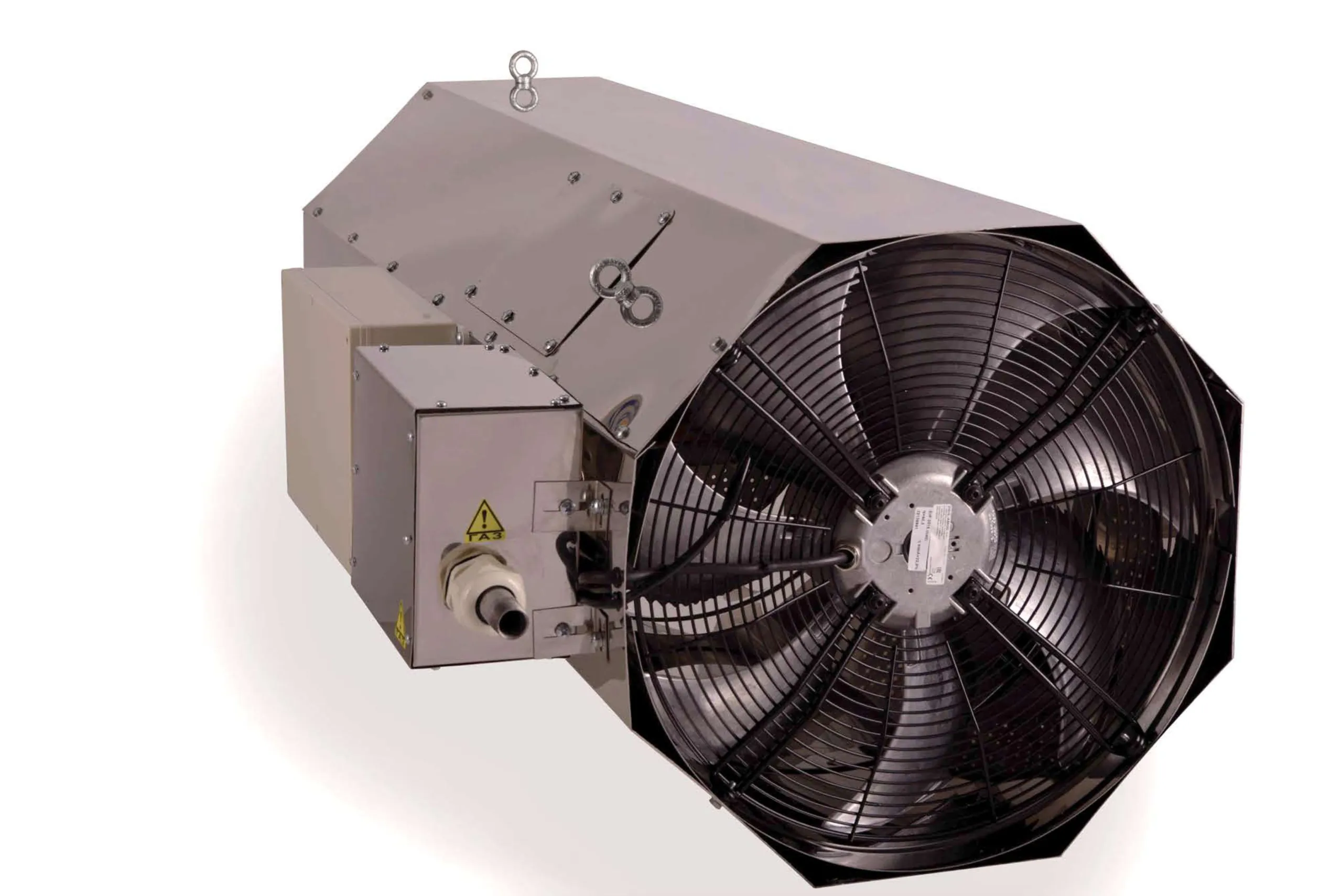

Wentylator:
Cichobieżny wentylator osiowy o wysokiej wydajności przetłaczania powietrza. Napędzany jednofazowym silnikiem elektrycznym i wyposażony w siatkę ochronną.

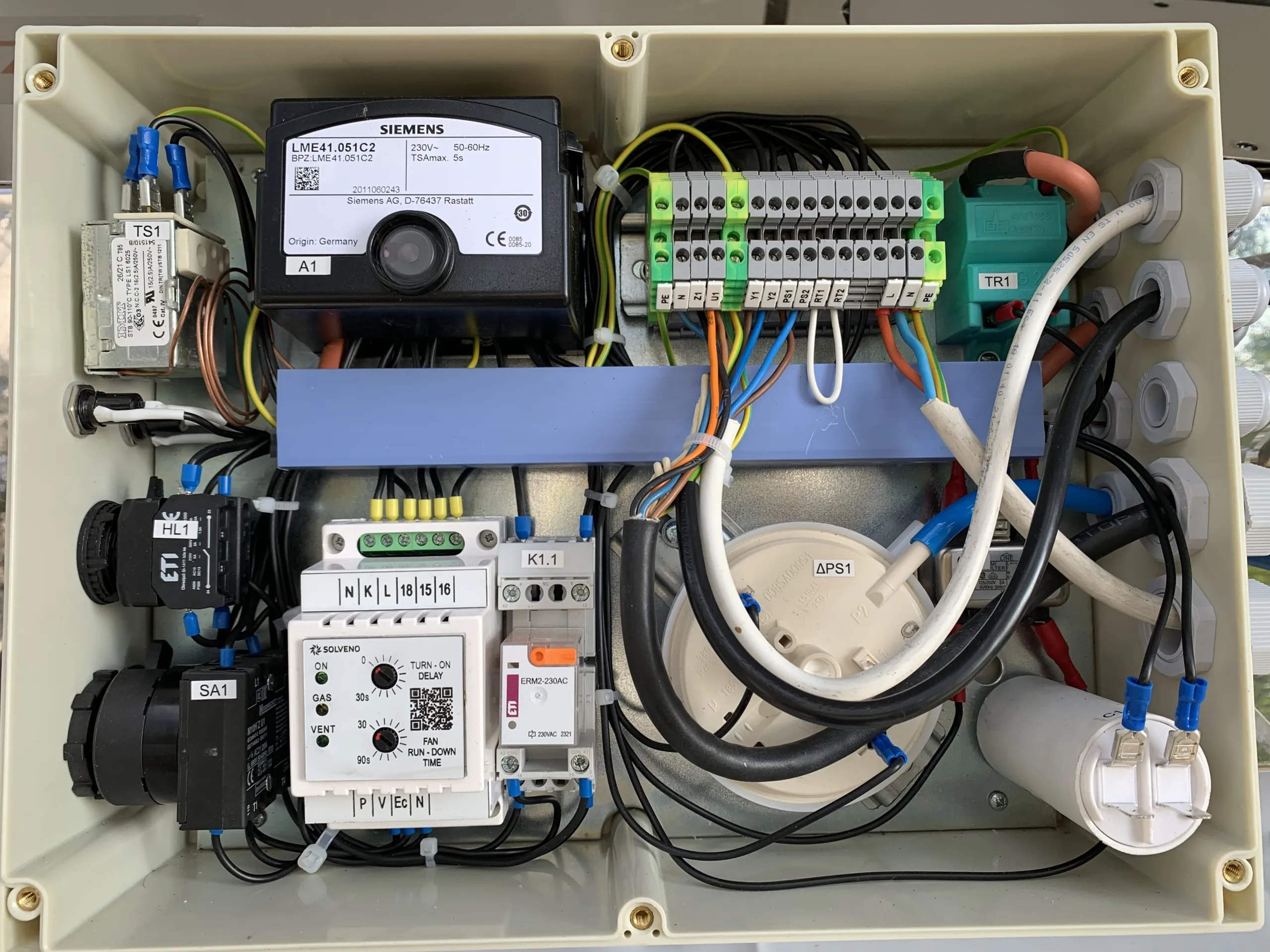

Układ automatyki i bezpieczeństwa:
Szafka automatyki zamontowana bezpośrednio na obudowie nagrzewnicy powietrza, przeznaczona do kontroli i sterowania wszystkimi funkcjami urządzenia.
System automatyki zbudowany we oparciu o sterownik spalania SIEMENS LME 41.
Zalety
Efektywne spalanie gazu o niskiej emisji
Innowacyjna komora spalania sprawia, że proces spalania jest maksymalnie efektywny, z wysokim stopniem spalania paliwa.
Wyjątkowa niezawodność i trwałość
Stosowane są komponenty wiodących światowych producentów:
– wentylator osiowy firmy ZIEHL-ABEGG (Niemcy);
– zawór gazowy SIT (Włochy);
– automatyka sterująca Siemens, Honeywell, SIT.

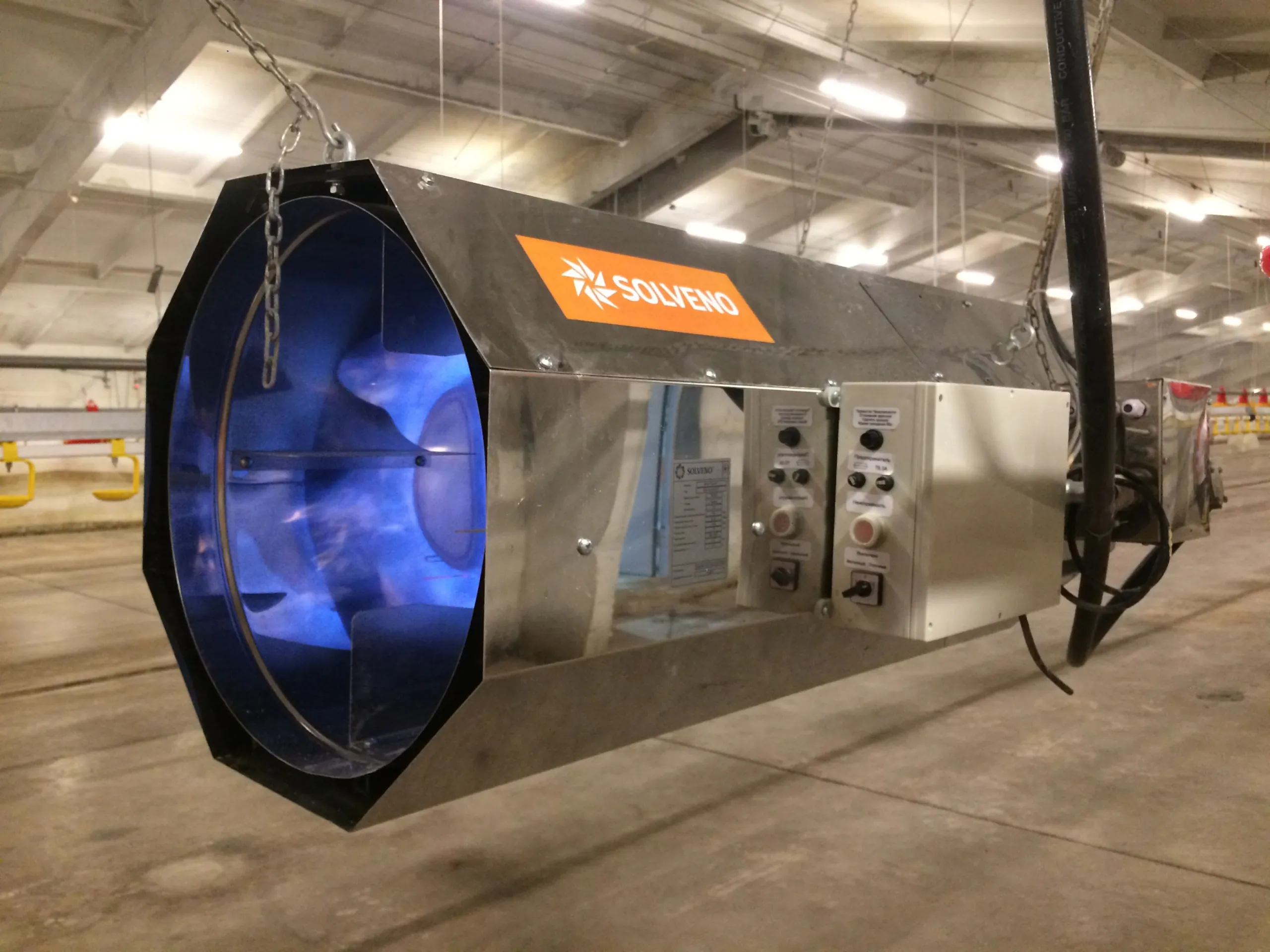

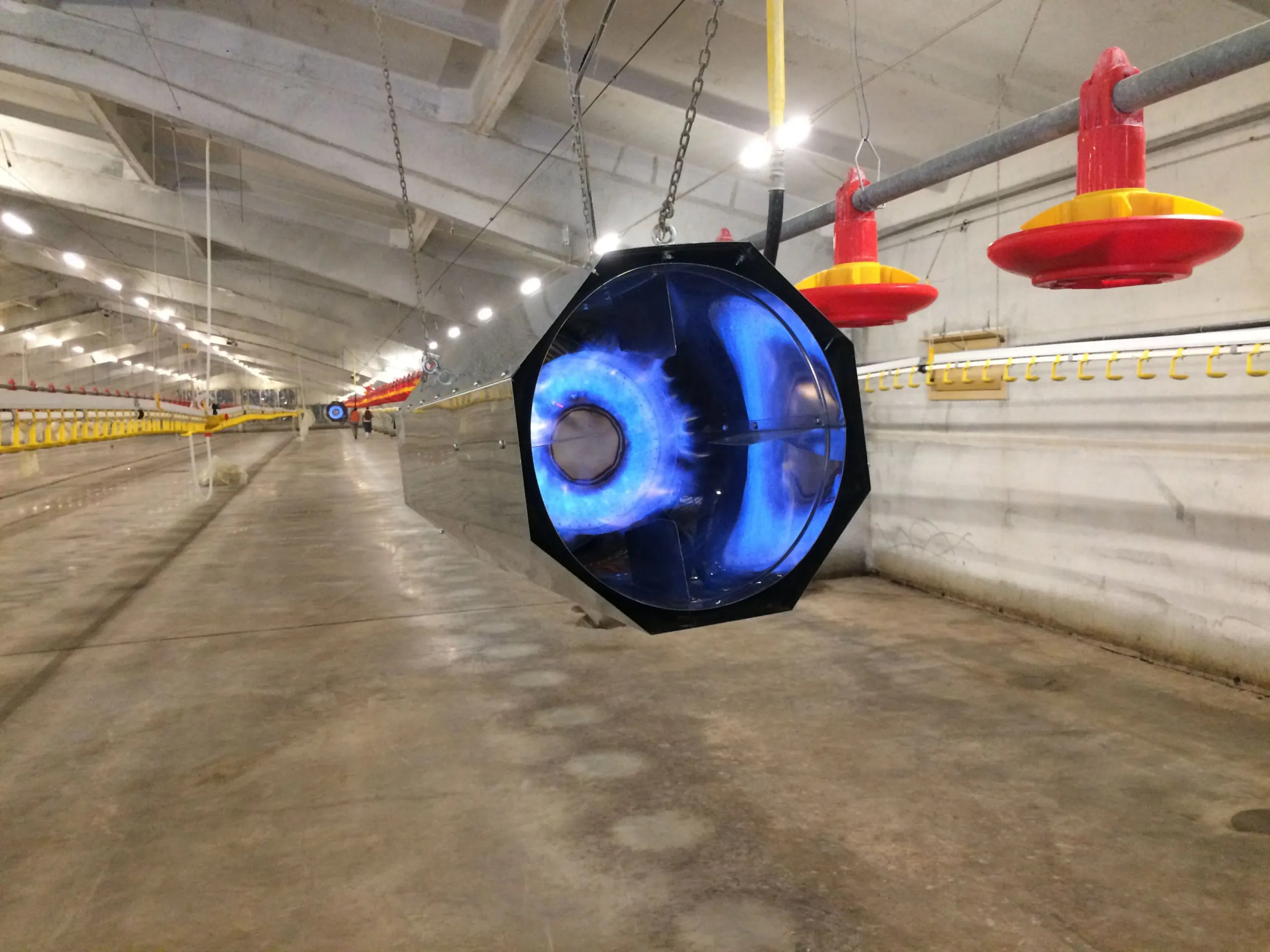

Odporność na agresywne środowisko wewnątrz fermy drobiu
Obudowa wykonana ze stali nierdzewnej AISI 304, palnik ze stali żaroodpornej AISI 310.
Minimalna ingerencja personelu w przypadku nagłych przerw w dostawie gazu
Automatyka przełącza nagrzewnicę w tryb gotowości, a po wznowieniu dostawy gazu automatycznie ją uruchamia.
Oszczędność gazu
Dzięki wybiegowi wentylatora po wyłączeniu palnika odbierane jest ciepło resztkowe z komory spalania.
Wysoka łatwość naprawy generatora ciepła. Niedroga wymiana elementów w przypadku awarii
Automatyka oparta jest na oddzielnych komponentach elektronicznych. W razie usterki wymianie podlega tylko uszkodzony element, a nie cała płyta.
Mycie generatora ciepła myjką ciśnieniową

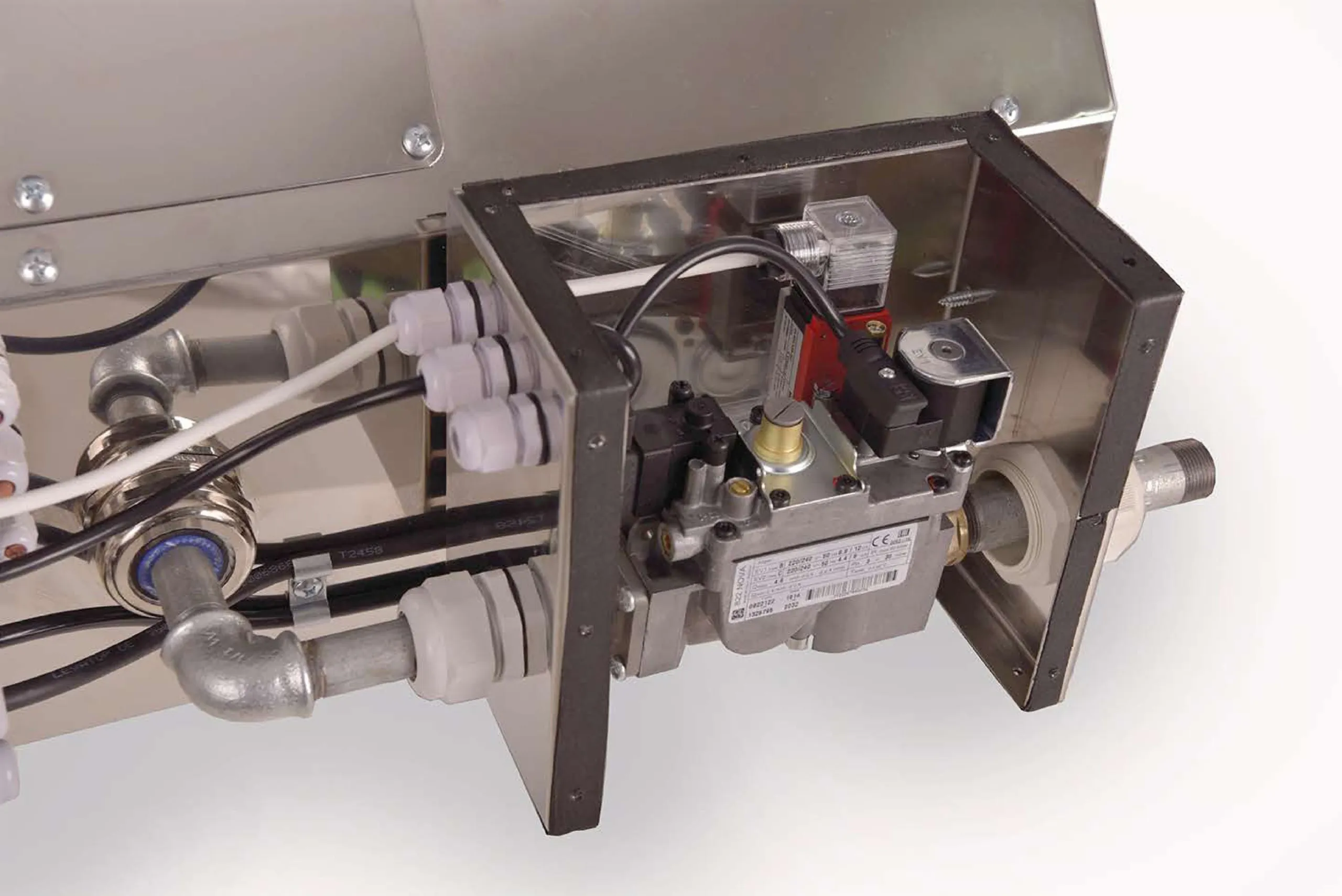

Zawór gazowy i automatyka zabezpieczone są hermetycznymi obudowami o stopniu ochrony IP65.
Maksymalna liczba zabezpieczeń
Automatyka przewiduje ochronę:
– przed skokami napięcia między fazą a przewodem neutralnym;
– przed przegrzaniem;
– przed wzrostem ciśnienia gazu;
– przed spadkiem ciśnienia gazu.
Diagnostyka usterek i wizualna kontrola procesu spalania
Automatyka Siemens zapewnia:
– kolorową sygnalizację stanów pracy generatora ciepła;
– kody błędów w przypadku wystąpienia awarii.
Dane techniczne
Znamionowa moc grzewcza: 70 kW
Wydajność powietrza: 4 500 m³/h
Rodzaj gazu: Gaz ziemny (G20) i Propan-butan (G31)
Ciśnienie gazu w sieci: 20–50 mbar
Znamionowe zużycie gazu: 7,2 m³/h
Zasilanie elektryczne: 230 V / 50 Hz
Pobór mocy wentylatora: 0,5 kW
Prąd znamionowy: 2,9 A
Zasięg strumienia: 30 m
Stopień ochrony automatyki zaworu gazowego: IP65
Stopień ochrony silnika: IP54
Wymiary (dł. × szer. × wys.): 1 250 × 590 × 460 mm
Masa bez nośnika ciepła: 55 kg
Akcesoria

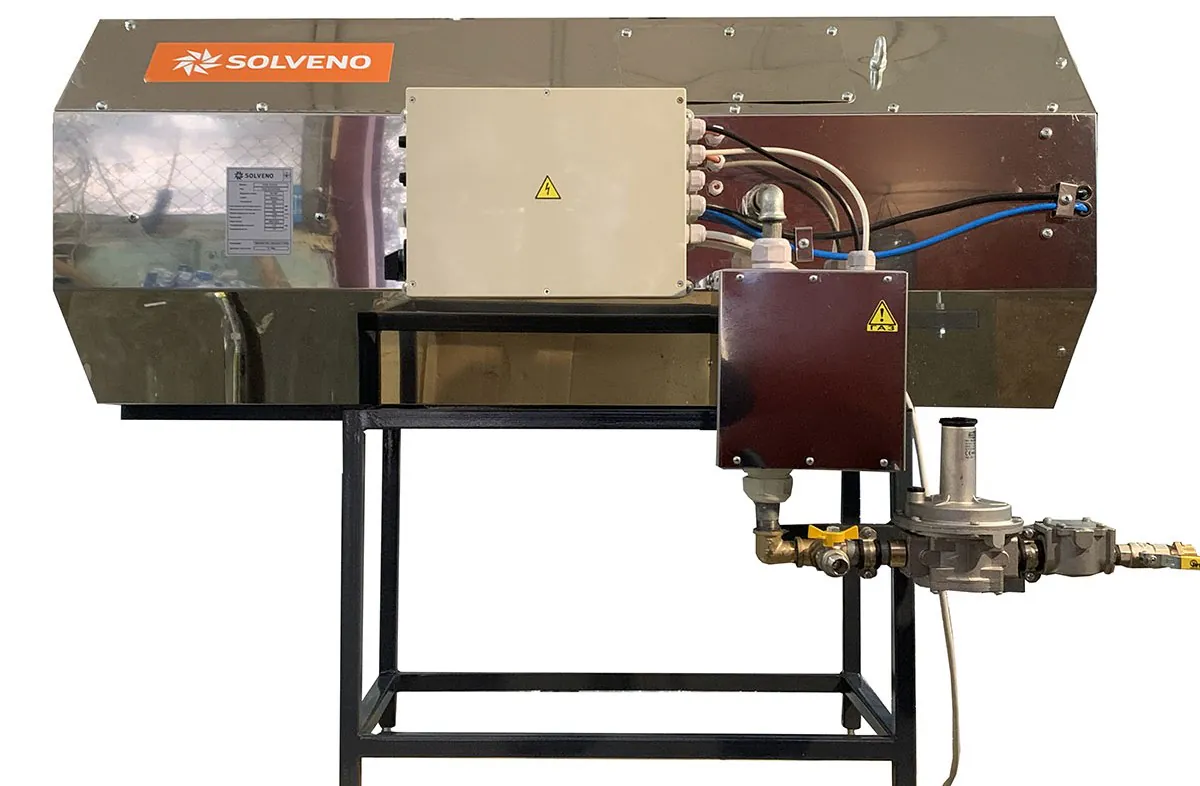

Rama do montażu podłogowego z rampą gazową do RGAX 100
Stosowana do montażu nagrzewnicy na podłożu. Z możliwością wyposażenia w filtr gazu oraz reduktor ciśnienia gazu z regulacją w zakresie od 1 bar (0,1 MPa) do 20 mbar.

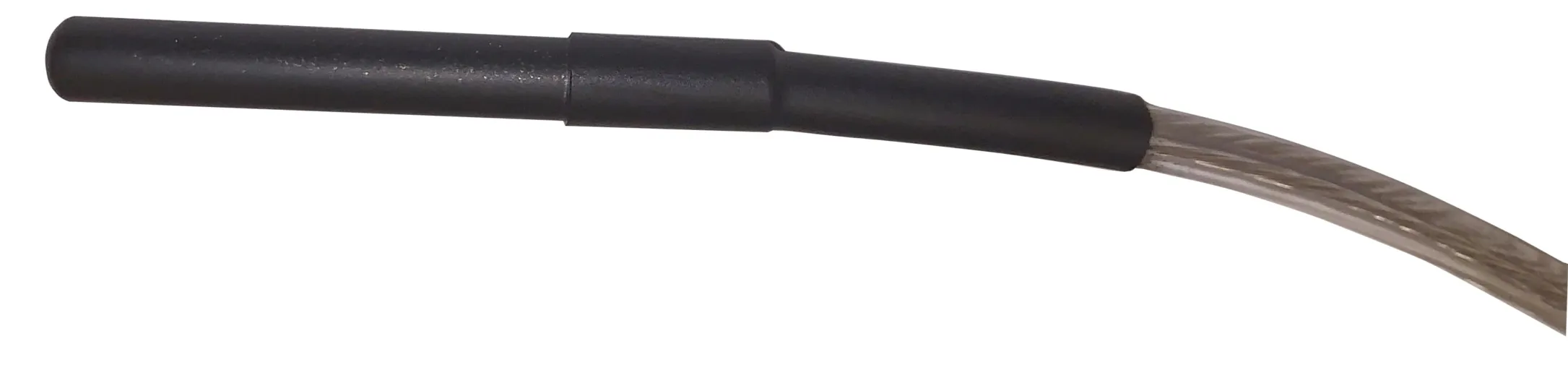

Czujnik temperatury powietrza
Stopień ochrony IP65. Może zostać zintegrowany z istniejącym systemem lub zainstalowany lokalnie w obudowie z tworzywa sztucznego.
